Ürün Tanıtımı & Kullanım Alanları

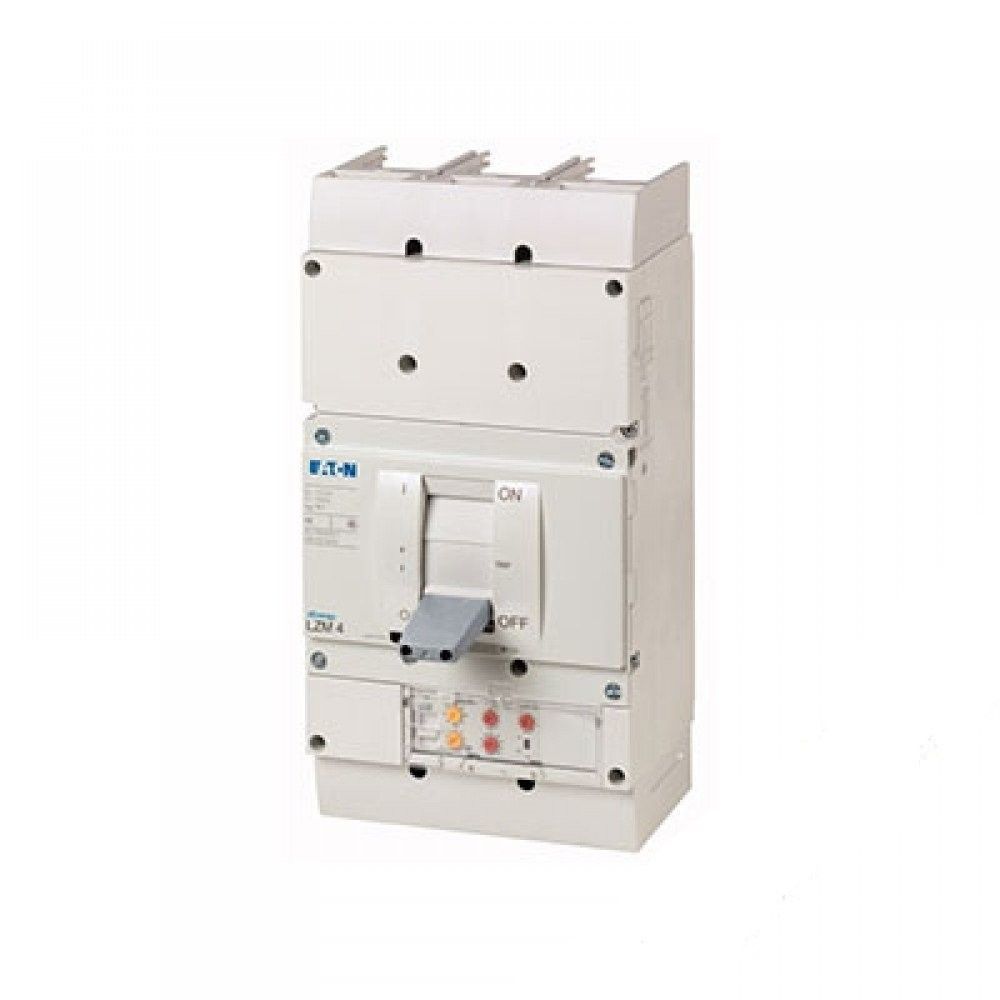

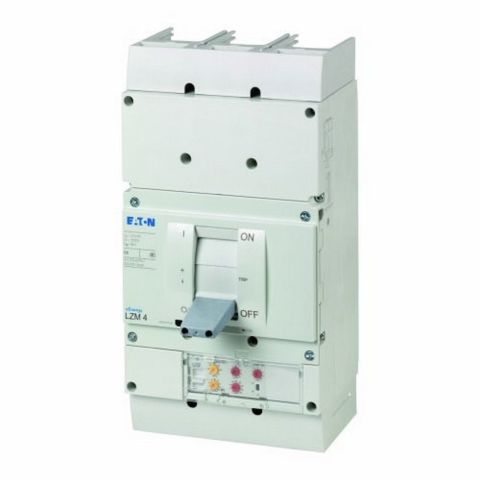

EATON 111978, 800A anma akımı ve 50kA kısa devre kesme kapasitesiyle yüksek güçlü alçak gerilim dağıtım sistemleri için tasarlanmış elektronik LI korumalı bir Kompakt Şalter modelidir. LZM4 gövde yapısına sahip ürün; ana dağıtım panoları, trafo çıkışları, jeneratör beslemeleri, endüstriyel tesis girişleri ve yüksek güçlü makine hatlarında aşırı yük ile kısa devre koruması sağlamak amacıyla kullanılır.

3 kutuplu Kompakt Şalter, 690V gerilim sınıfı sayesinde farklı alçak gerilim dağıtım mimarilerine uyarlanabilir. Elektronik koruma ünitesi, yük karakteristiğine ve tesis koordinasyonuna göre ayar yapılmasına imkân verir. Bu yapı, yüksek akım taşıyan ana besleme hatlarında kontrollü açma davranışı ve güvenilir enerji sürekliliği için tercih edilir.

Öne Çıkan Üstün Özellikler & Avantajları

• 800A anma akımı: Ana pano, trafo ve jeneratör çıkışlarında yüksek güç seviyelerini destekler.
• 50kA kısa devre kesme kapasitesi: Yüksek kısa devre seviyesine sahip tesislerde güçlü devre koruması sunar.
• Elektronik LI koruma: Aşırı yük ve ani kısa devre açma fonksiyonlarının proje değerlerine göre ayarlanmasını sağlar.
• 400-800A Ir aralığı: Termik/aşırı yük korumasının bağlı yük ve kablo kapasitesine göre yapılandırılmasına yardımcı olur.
• 1600-9600A Ii aralığı: Ani kısa devre açma seviyesinin tesis selektivitesine göre belirlenmesine olanak verir.
• Sabit montajlı tasarım: Ana dağıtım panolarında sağlam mekanik yerleşim ve güvenilir bağlantı düzeni oluşturur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajından önce pano kısa devre seviyesi, bara/kablo kesiti, bağlantı yönü ve termik-manyetik koordinasyon kontrol edilmelidir. 800A seviyesinde bağlantı noktalarında uygun bara veya kablo pabucu kullanılmalı, üretici montaj prosedüründeki sıkma değerlerine uyulmalı ve tüm fazlarda temas yüzeyleri temiz tutulmalıdır. Ir ve Ii ayarları yük akımı, kablo taşıma kapasitesi ve üst-alt kademe şalterlerin seçicilik hesabına göre yapılmalıdır. Kompakt Şalter önünde bakım ve ölçüm işlemleri için yeterli çalışma mesafesi bırakılması, pano içi ısı dağılımının ve işletme güvenliğinin korunması açısından önemlidir.

Sıkça Sorulan Sorular

EATON 111978 Kompakt Şalter kaç amperdir?

EATON 111978, 800A anma akımına sahip 3 kutuplu elektronik bir Kompakt Şalter modelidir.

Bu Kompakt Şalterin kısa devre kesme kapasitesi nedir?

Ürün, 400/415V seviyesinde 50kA kısa devre kesme kapasitesi sunar ve yüksek kısa devre beklenen ana dağıtım uygulamalarında kullanılabilir.

Elektronik koruma ayarları hangi aralıktadır?

Aşırı yük ayarı Ir 400-800A, ani kısa devre ayarı Ii ise 1600-9600A aralığındadır. Ayarlar tesis hesabına göre yetkin personel tarafından yapılmalıdır.

Ürün orijinal ve garantili midir?

Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, EATON 111978 Kompakt Şalter ürününü model kodu ve ürün etiketi kontrol edilerek, orijinal ambalajında ve faturalı olarak sunar. Sevkiyat öncesinde ürün kodu, sipariş bilgileri ve koli güvenliği kontrol edilir. 19 kg ağırlığındaki cihazın taşınması sırasında darbe ve nem risklerine karşı uygun paketleme uygulanır. Büyük güçlü pano ekipmanlarında teslimat planı ve montaj öncesi ürün kontrolü için teknik ekibimizden destek alabilirsiniz.
