Ürün Tanıtımı & Kullanım Alanları

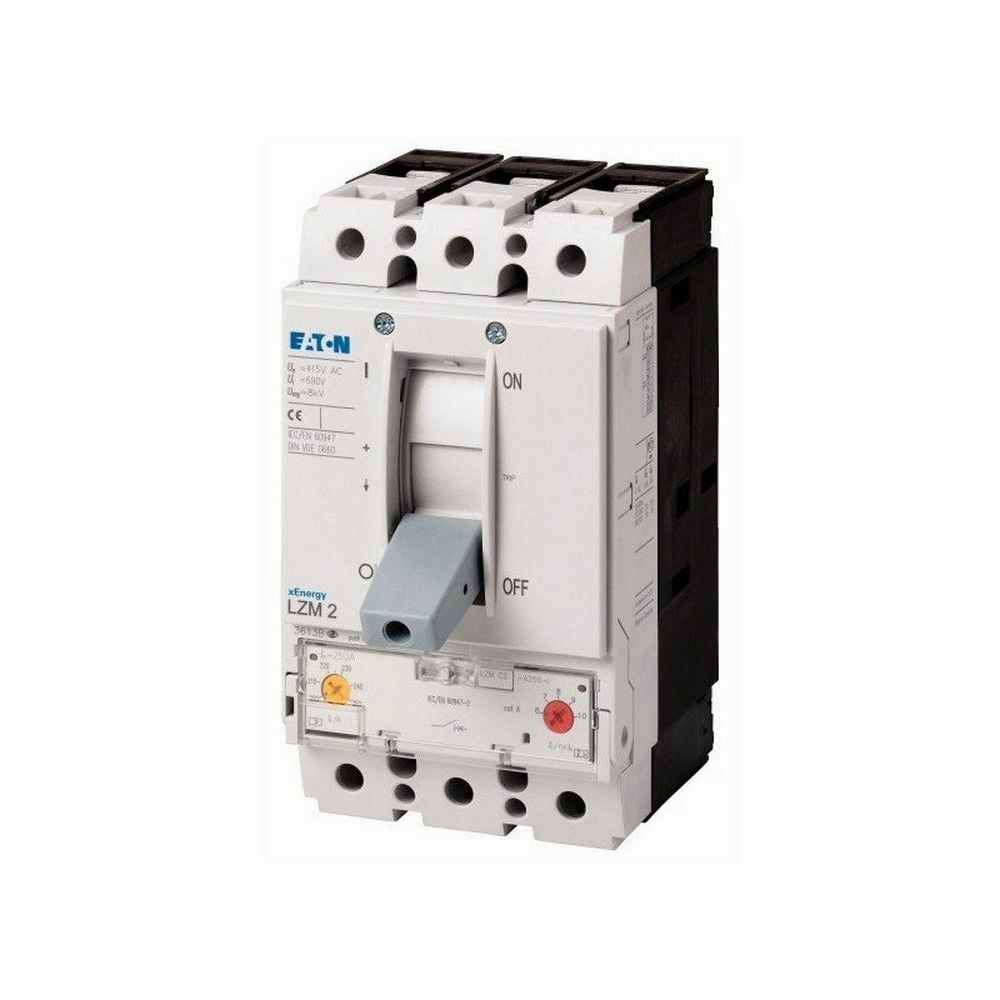

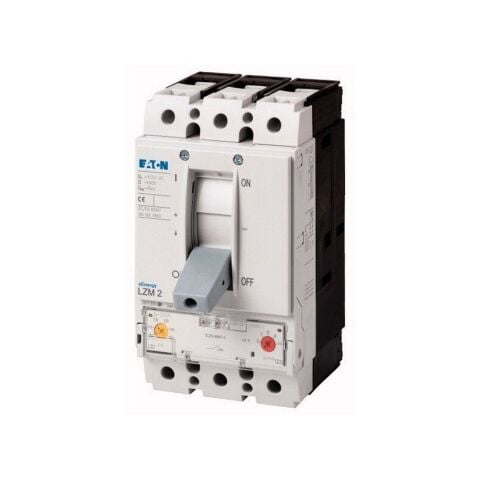

Eaton 111939 LZMC2-A200-I, üç kutuplu 200A yapıya sahip, ayarlanabilir termik-manyetik korumalı bir Kompakt Şalter çözümüdür. Ürün; ana dağıtım panoları, tali dağıtım panoları, endüstriyel tesisler, makine besleme panoları ve yüksek kısa devre seviyesine sahip alçak gerilim sistemlerinde aşırı yük ve kısa devre koruması amacıyla kullanılır.

Bu Kompakt Şalter, 400/415V AC seviyesinde 36kA kısa devre kesme kapasitesiyle enerji dağıtım sistemlerinde güçlü bir koruma katmanı oluşturur. Termik açma aralığının 160-200A, ani manyetik açma aralığının 1200-2000A olması; yük karakteristiğine, kablo kapasitesine ve selektivite hedeflerine göre ayar yapılmasına imkân verir.

Öne Çıkan Üstün Özellikler & Avantajları

• 200A anma akımı: Üç fazlı ana besleme ve dağıtım hatlarında yüksek akım taşıma kapasitesi sunar.
• 36kA kesme kapasitesi: 400/415V AC sistemlerde yüksek kısa devre akımlarına karşı güvenli açma performansı sağlar.
• Ayarlanabilir termik koruma: 160-200A aralığı, aşırı yük korumasının tesis yüküne göre uyarlanmasına yardımcı olur.
• Ayarlanabilir manyetik koruma: 1200-2000A aralığı, kısa devre açma seviyesinin sistem koordinasyonuna göre belirlenmesini sağlar.
• Üç kutuplu yapı: Üç fazlı devrelerde fazların birlikte korunmasına ve pano yerleşiminin düzenli yapılmasına olanak verir.
• Endüstriyel gövde: Sabit montajlı yapı, ön bağlantı düzeni ve aksesuar seçenekleriyle farklı pano uygulamalarına uyarlanabilir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajından önce tesisin beklenen kısa devre akımı, kablo taşıma kapasitesi, yük akımı ve üst-alt koruma cihazlarıyla selektivite durumu kontrol edilmelidir. Termik ayar kablonun sürekli taşıyabileceği akıma göre, manyetik ayar ise kısa devre koruması ve ani yol verme akımları dikkate alınarak yapılmalıdır. Bağlantı yüzeyleri temiz tutulmalı, uygun kesitte iletken ve ürüne uyumlu terminal aksesuarı kullanılmalı, bağlantı vidaları üretici montaj talimatındaki tork değerlerine göre sıkılmalıdır. Kompakt Şalter pano içinde erişilebilir, mekanik zorlanmadan uzak ve yeterli hava aralığı bulunan bir konuma yerleştirilmelidir.

Sıkça Sorulan Sorular

Eaton 111939 kompakt şalterin anma akımı ve kesme kapasitesi nedir?

Ürün 3 kutuplu ve 200A anma akımına sahiptir. 400/415V AC seviyesinde Icu ve Ics kısa devre kesme kapasitesi 36kA'dır.

Termik ve manyetik açma ayar aralıkları nedir?

Termik açma ayarı 160-200A, manyetik açma ayarı 1200-2000A aralığındadır.

Hangi panolarda kullanılabilir?

Ana dağıtım, tali dağıtım, makine besleme ve endüstriyel enerji panolarında kullanılabilir. Seçim mutlaka proje kısa devre hesabı ve selektivite kontrolüyle yapılmalıdır.

Ürün orijinal ve garantili midir?

Ürün mağazamızdan orijinal ambalajlı, faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, Eaton 111939 Kompakt Şalter ürününü katalog numarası, model kodu ve barkod bilgileri kontrol edilerek sevkiyata hazırlar. Ürün orijinal ambalajında, adınıza düzenlenmiş fatura ile gönderilir. Pano projenizde aksesuar, bağlantı terminali, montaj yönü veya ayar koordinasyonu konusunda ihtiyaç duyduğunuzda teknik ekibimiz doğru ürün seçimi için destek sunar.
