Ürün Tanıtımı & Kullanım Alanları

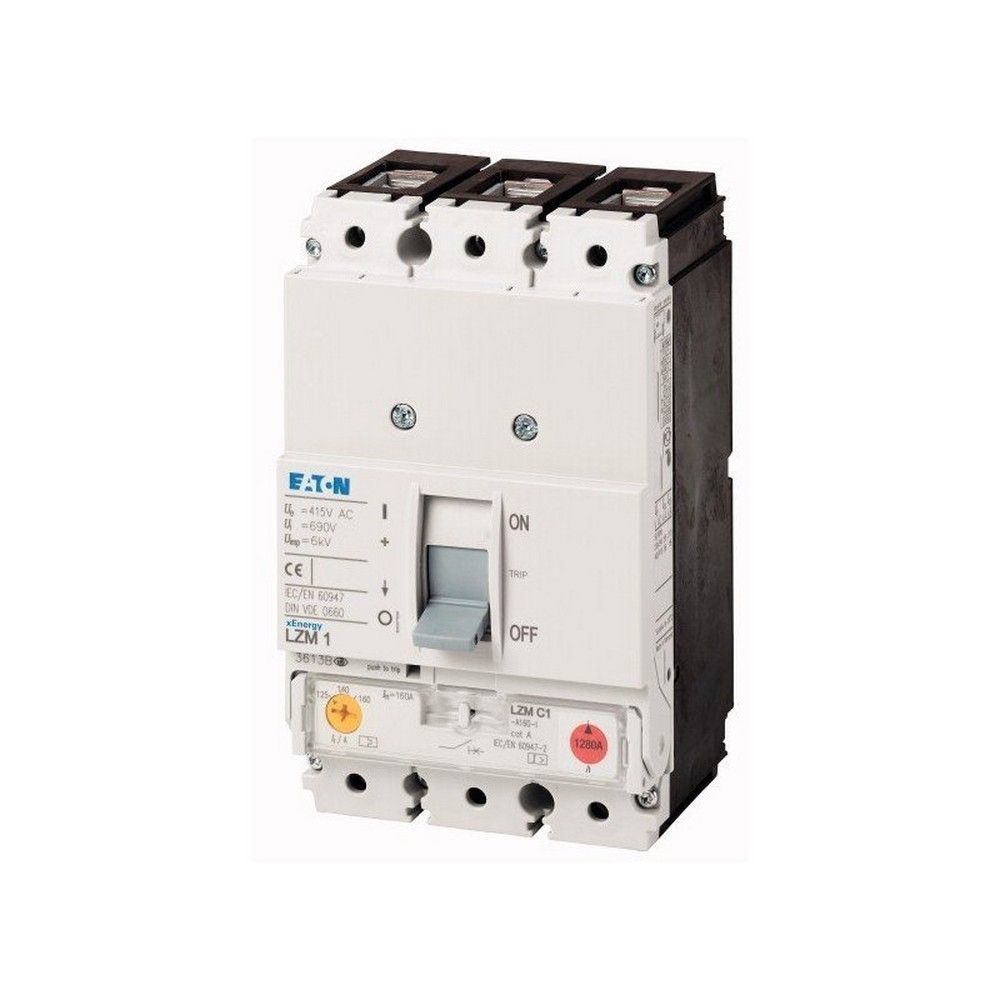

EATON LZMC1-A100-I, 3 kutuplu ve 100A nominal akımlı bir Kompakt Şalter çözümüdür. Ayarlanabilir termik-manyetik koruma ünitesi sayesinde aşırı yük ve kısa devre koşullarına karşı ana dağıtım panolarında, tali dağıtım panolarında, jeneratör çıkışlarında, motor besleme hatlarında ve endüstriyel makine panolarında kullanılır. 400/415V AC seviyesinde 36kA kısa devre kesme kapasitesi, yüksek kısa devre seviyesine sahip tesislerde güvenli açma performansı sağlar.

Bu Kompakt Şalter, 80-100A termik ayar ve 600-1000A ani manyetik açma aralığıyla yük karakteristiğine göre hassas koruma ayarı yapılmasına imkân verir. 690V AC nominal gerilim seviyesi, ürünü alçak gerilim enerji dağıtım sistemlerinde ve endüstriyel elektrik tesislerinde tercih edilebilir hale getirir.

Öne Çıkan Üstün Özellikler & Avantajları

• 3 kutuplu yapı: Trifaze devrelerin faz iletkenlerinde birlikte açma-kapama ve koruma sağlar.
• 100A nominal akım: Ana besleme ve yüksek güçlü tali dağıtım hatlarında kullanıma uygundur.
• Ayarlanabilir termik koruma: 80-100A aralığında yük akımına göre ayarlanabilir.
• Ayarlanabilir manyetik koruma: 600-1000A aralığında ani kısa devre açma ayarı sunar.
• 36kA kesme kapasitesi: 400/415V AC sistemlerde yüksek kısa devre koruması sağlar.
• Sabit montajlı kompakt gövde: Pano içinde düzenli yerleşim ve güvenilir mekanik sabitleme sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kompakt Şalter montajından önce tesisatın kısa devre hesabı, kablo taşıma kapasitesi ve beklenen yük akımı kontrol edilmelidir. Bakır iletkenlerde ürün veri sayfasına uygun olarak 16-95mm² bağlantı aralıkları, kullanılan terminal tipine göre değerlendirilmelidir. Kablo pabucu veya bara bağlantısı yüzeyleri temiz ve oksitsiz olmalı, bağlantılar uygun tork değerinde sıkılmalıdır. Pano içi sıcaklık artışı hesabında ürünün 21,9W ısı kaybı dikkate alınmalı; faz sıralaması, izolasyon mesafeleri ve dokunmaya karşı koruma kuralları montaj sonrasında kontrol edilmelidir.

Sıkça Sorulan Sorular

EATON LZMC1-A100-I termik ve manyetik ayar aralıkları nedir?

Kompakt Şalter termik ayarı 80-100A, manyetik ayarı 600-1000A aralığındadır. Ayarlar, tesisat hesabına ve yük karakteristiğine göre yapılmalıdır.

Hangi panolarda tercih edilir?

Ürün ana dağıtım, tali dağıtım, jeneratör çıkışı, motor besleme ve endüstriyel makine panolarında sistem ve kablo koruması amacıyla kullanılabilir.

Bağlantı ve montaj yapısı nasıldır?

Sabit montajlı gövdeye sahip olan ürünün ana devre bağlantısı ön taraftan yapılır. Uygun çerçeve klemens, kablo pabucu veya bara aksesuarı kullanılmalıdır.

Ürün orijinal ve garantili midir?

Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, EATON LZMC1-A100-I ürününü model kodu ve barkod bilgileri kontrol edilerek temin eder. Kompakt Şalter, orijinal ambalajında, faturalı ve güvenli sevkiyat koşullarıyla gönderilir. Pano projeniz için terminal, yardımcı kontak, açtırma bobini veya düşük gerilim bobini ihtiyacınız varsa sipariş öncesinde teknik ekibimizden ürün uyumluluğu hakkında bilgi alabilirsiniz.
