FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3025050 KAM 0205-25A 5 İLETKENLİ BUSBAR KANAL (3F+N+ |
| Stok Kodu | 3025050 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

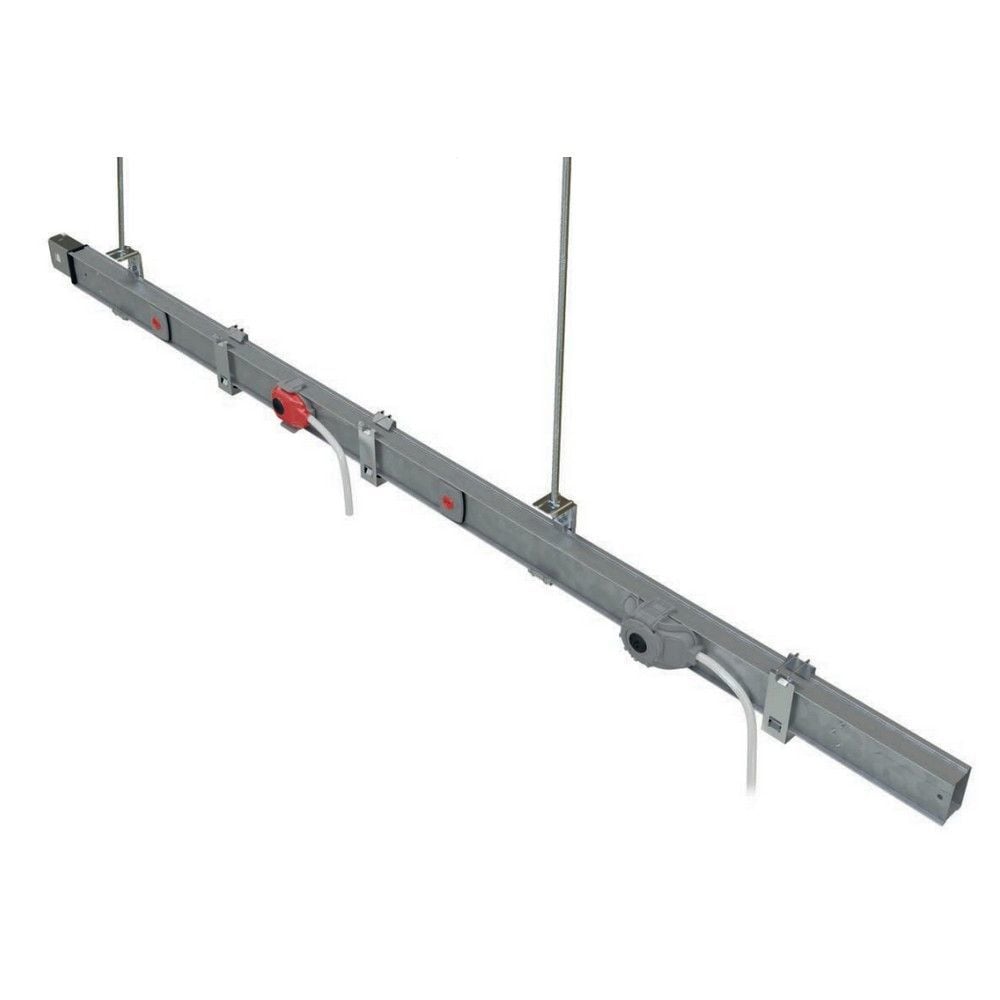

EAE 3025050 KAM 0205, 25A anma akımına sahip, 3 fazlı aydınlatma dağıtım hatları için geliştirilen 5 iletkenli Aydınlatma Busbar Kanalı elemanıdır. L1, L2, L3, N ve PE+gövde düzeni; fabrika, depo, atölye, mağaza, ticari yapı ve üretim alanlarında trifaze aydınlatma armatürlerine düzenli enerji iletimi sağlar.
3000 mm standart boydaki Aydınlatma Busbar Kanalı, hat boyunca dört plug-in çıkış noktasıyla armatür beslemelerini modüler biçimde planlamaya yardımcı olur. Kablo tavalarında oluşan yoğunluğu azaltan sistem yapısı, tesis genişletme ve aydınlatma devresi revizyonlarında pratik bir altyapı oluşturur.
Öne Çıkan Üstün Özellikler & Aydınlatma Busbar Kanalı Avantajları
- 25A anma akımı: Aydınlatma devrelerinin kontrollü ve düzenli enerji dağıtımı için tasarlanmıştır.
- 5 iletkenli yapı: L1, L2, L3, N ve PE+gövde konfigürasyonlu Aydınlatma Busbar Kanalı, üç fazlı hatlarda faz dağıtımına uygundur.
- IP55 koruma: Toz ve suya karşı koruma gerektiren endüstriyel iç ortam uygulamalarında güvenilir gövde koruması sunar.
- Kalay kaplı bakır iletkenler: Boydan boya yalıtılmış elektrolitik bakır iletken yapısı, düzenli enerji iletimi sağlar.
- Gümüş kaplı ek kontakları: Geçiş direncinin azaltılmasına ve ek noktalarında ısınma riskinin kontrolüne katkı sağlar.
- 4 plug-in noktası: 3 m Aydınlatma Busbar Kanalı üzerinde 75 cm aralık düzeniyle planlı çıkış alınmasına imkân verir.
Teknik & Donanım Özellikleri
| Marka / Seri | EAE E-LINE KAM |
|---|---|
| Ürün Kodu | 3025050 |
| Ürün Tipi | 25A 5 iletkenli Aydınlatma Busbar Kanalı |
| Anma Akımı | 25A |
| İletken Konfigürasyonu | L1, L2, L3, N, PE + gövde |
| Standart Boy | 3000 mm |
| Kesit Ölçüsü | 35 x 55 mm |
| Plug-in Çıkış Noktası | 4 adet |
| Koruma Sınıfı | IP55 |
| Beyan Yalıtım Gerilimi | 500V |
| Beyan Frekansı | 50 Hz |
| Kısa Süreli Dayanma Akımı Icw | 2,27 kA rms / 0,1 s |
| Tepe Dayanma Akımı Ipk | 5 kA |
| Faz, Nötr ve PE İletken Kesiti | 3,14 mm² |
| PE Sac Kesiti | 96 mm² |
| PE Bakır Eşdeğeri | 9 mm² |
| İletken Malzemesi | Kalay kaplı elektrolitik bakır |
| Gövde | 0,50 mm galvanizli sac |
| Standart | IEC 61439-1/6, TS EN 61439-1/6 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Aydınlatma Busbar Kanalı montajında güzergâh, askı noktaları, yük dağılımı ve gerilim düşümü proje hesabına göre belirlenmelidir. Düz boy kanal doğrudan serbest kablo sonlandırması için kullanılmamalı; enerji girişi uyumlu baştan, sondan veya ortadan besleme ünitesi üzerinden yapılmalıdır. Ek noktalarında orijinal montaj seti kullanılmalı, plug-in kapakları kullanılmayan çıkışlarda kapalı tutulmalı ve devre enerjilendirilmeden önce faz sırası ile koruma iletkeni sürekliliği yetkili elektrik personeli tarafından kontrol edilmelidir.
Sıkça Sorulan Sorular
EAE 3025050 Aydınlatma Busbar Kanalı hangi gerilimde kullanılır?
Ürünün beyan yalıtım gerilimi 500V, beyan frekansı 50 Hz'dir. Uygulama öncesinde tesisin koruma düzeni ve kısa devre seviyesi proje hesaplarıyla doğrulanmalıdır.
Ürün üzerinde kaç çıkış noktası vardır?
3000 mm standart düz boy üzerinde dört adet plug-in çıkış noktası bulunur. Çıkışlar, hat ihtiyacına uygun KAM seri fiş ve kutu elemanlarıyla alınır.
Ürün hangi besleme elemanlarıyla kullanılmalıdır?
Hat tasarımına göre KAM 0205 uyumlu baştan besleme, sondan besleme veya ortadan besleme ünitesi tercih edilmelidir.
Ürün orijinal ambalajında mı gönderilir?
Aydınlatma Busbar Kanalı, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen EAE 3025050, orijinal ürün ve doğru ürün kodu kontrolüyle hazırlanır. Sevkiyat öncesinde ürün kodu, fiziksel bütünlük ve sipariş uyumu kontrol edilir; ürün adınıza faturalı olarak gönderilir. Sistem projenizde besleme ünitesi, çıkış fişi, askı aparatı veya montaj ek takımı ihtiyacınız varsa teknik ekibimizden uyumluluk desteği alabilirsiniz.
