Ürün Tanıtımı & Kullanım Alanları

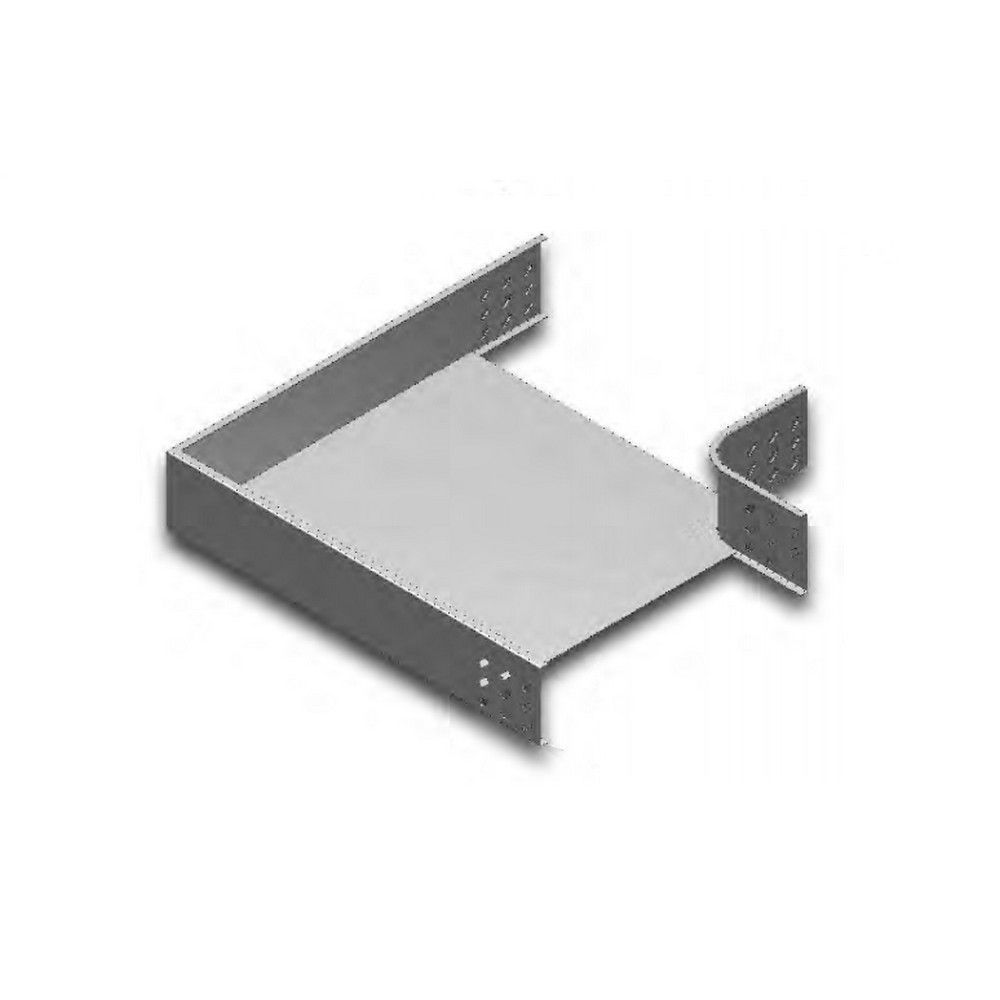

EAE 3008525 040 UKS 150 YD, 40 mm kanal yüksekliği ve 150 mm kanal genişliği için üretilen pregalvaniz bir Yatay Dönüş Modülüdür. Kablo taşıma hatlarının aynı kotta 90° yön değiştirdiği noktalarda kullanılır. Elektrik dağıtım tesisatları, üretim alanları, ticari yapılar, teknik hacimler ve makina besleme güzergâhlarında kanal hattının düzenli şekilde devam etmesine yardımcı olur.

R50 dönüş yarıçapına sahip Yatay Dönüş Modülü, köşe geçişini rastgele kesilmiş kanal parçaları kullanmadan oluşturur. Böylece kanal hattında ölçü bütünlüğü korunur; kablo çekimi, bakım planlaması ve güzergâh takibi daha kontrollü hâle gelir.

Öne Çıkan Üstün Özellikler & Avantajları

• 150 mm kanal genişliği: 150 mm genişlikteki uyumlu kanal hatları için ölçülü bağlantı sunar.
• 40 mm kanal yüksekliği: H40 kablo kanalı projelerine uygun yapıdadır.
• 90° yön değişimi: Yatay Dönüş Modülü ile yatay güzergâhta net ve düzenli dönüş elde edilir.
• 1,2 mm pregalvaniz sac: Kablo taşıma aksesuarlarında dayanıklı gövde yapısı sağlar.
• R50 dönüş yarıçapı: Yatay Dönüş Modülü formu, dönüş bölgesinde kontrollü kablo rotası oluşturur.
• 7x17 mm bağlantı delikleri: M6 bağlantı elemanlarıyla montaj planlamasını kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Yatay Dönüş Modülü montajında kanal uçları aynı eksende hizalanmalı, bağlantı delikleri zorlanmadan karşılanmalı ve H40 sistem için uygun M6x12 ek cıvata-somun takımı kullanılmalıdır. Dönüş modülünün iki kanal ucunda toplam dört adet bağlantı takımıyla sabitlenmesi önerilir. Kablo çekiminden önce kablo üreticisinin izin verdiği minimum bükülme yarıçapı ayrıca kontrol edilmelidir.

Sıkça Sorulan Sorular

Ürünün ölçüleri, sac kalınlığı ve dönüş yarıçapı nedir?

Ürün; 40 mm kanal yüksekliği, 150 mm kanal genişliği, 1,2 mm sac kalınlığı ve R50 dönüş yarıçapına sahiptir. Yaklaşık ağırlığı 0,938 kg/adettir.

Bu Yatay Dönüş Modülü hangi kanallarla uyumludur?

Bu Yatay Dönüş Modülü, 40 mm yüksekliğe ve 150 mm genişliğe sahip uyumlu pregalvaniz kablo kanalı hatlarında 90° yatay dönüş oluşturmak için kullanılır.

Montajda hangi bağlantı elemanları kullanılmalıdır?

Yatay Dönüş Modülü, 7x17 mm deliklerden M6x12 ek cıvata-somun takımıyla bağlanmalıdır. Montajda kanal kenarlarının paralel ve hizalı tutulması önemlidir.

Ürün orijinal mi ve garanti koşulları nedir?

Ürün mağazamızdan orijinal ambalajında ve adınıza faturalı olarak gönderilir. Üretici ve distribütör garanti koşulları kapsamında teknik destek için mağazamızla iletişime geçebilirsiniz.
