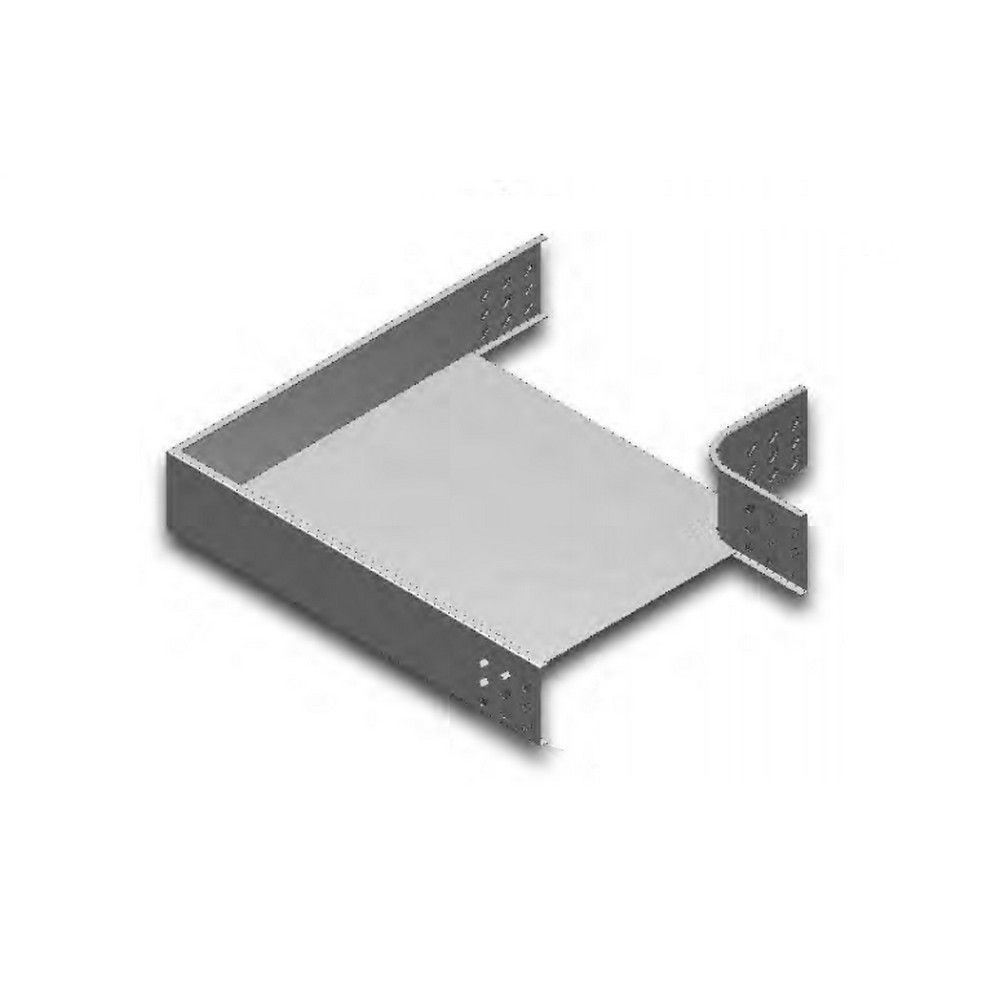

EAE 3008522 040 UKS 300 YD YATAY DÖNÜŞ MODÜLÜ (90°)
KDV Dahildir.
x
41,54 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3008522 040 UKS 300 YD YATAY DÖNÜŞ MODÜLÜ (90°) |
| Stok Kodu | 3008522 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EAE 3008522 Yatay Dönüş Modülü, 40 mm yan yüksekliğe ve 300 mm kanal genişliğine sahip uyumlu kablo kanalı hatlarında güzergâhı 90° yönlendirmek için kullanılır. Enerji dağıtım hatları, zayıf akım tesisatları, ticari yapı teknik hacimleri, fabrika içi kablo taşıma uygulamaları ve makine besleme güzergâhlarında düzenli dönüş noktaları oluşturur.
Pregalvaniz sac yapıya sahip bu Yatay Dönüş Modülü, sahada kanal keserek köşe oluşturma ihtiyacını azaltır. R50 dönüş yarıçapı sayesinde hat planlamasında standart ve tekrarlanabilir bir yön değişimi elde edilmesine yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- 90° yön değişimi: Yatay Dönüş Modülü geometrisi, dik açılı güzergâh dönüşlerini düzenli şekilde tamamlar.
- 300 mm hat uyumu: 300 mm genişliğindeki kanal kesitleriyle uyumlu yapıdadır.
- H40 tasarım: 40 mm kanal yan yüksekliğine uygun seçim sunar.
- 1,2 mm sac: Pregalvaniz Yatay Dönüş Modülü gövdesi, kanal sisteminde mekanik bütünlük sağlar.
- R50 dönüş yarıçapı: Planlı kablo güzergâhlarında kompakt dönüş alanı oluşturur.
- Bağlantı delikleri: 7x17 mm delik düzeni, uyumlu ek elemanlarıyla cıvatalı montaja uygundur.
Teknik & Donanım Özellikleri
| Marka | EAE |
|---|---|
| Ürün Kodu | 3008522 |
| Ürün Tipi | 90° Yatay Dönüş Modülü |
| Kanal Yan Yüksekliği | 40 mm |
| Kanal Genişliği | 300 mm |
| Dönüş Yarıçapı | R50 |
| Sac Kalınlığı | 1,2 mm |
| Yüzey | Pregalvaniz |
| Standart | TS EN 10346 - TS EN 10143 |
| Bağlantı Deliği | 7x17 mm |
| Plan Ölçüsü | Yaklaşık 464 x 464 mm |
| Barkod | 8792022957593 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yatay Dönüş Modülü montajından önce kanalın 40 mm yükseklik ve 300 mm genişlik ölçülerini doğrulayın. Her iki bağlantı yüzeyinde uyumlu ek elemanı kullanın; H40 ek elemanı bağlantısında her ek elemanı için 4 adet M6x12 cıvata ve 4 adet M6 somun uygulayın. Kablo çekiminden önce keskin kenar, hizalama ve bağlantı sıkılığı kontrollerini tamamlayın.
Sıkça Sorulan Sorular
Yatay Dönüş Modülü hangi kanal ölçüsüne uygundur?
Bu Yatay Dönüş Modülü, 40 mm yan yüksekliğinde ve 300 mm genişliğindeki uyumlu UKS kanal hatları için tasarlanmıştır.
Ürün hangi dönüş açısını sağlar?
Ürün, kablo güzergâhında 90° yatay yön değişimi oluşturur ve R50 dönüş yarıçapına sahiptir.
Montajda hangi bağlantı elemanları gereklidir?
Uyumlu 040 UKS ek elemanı ile M6x12 cıvata ve M6 somun kullanılmalıdır. Bağlantı seti miktarı, modülün iki ucundaki birleşim noktalarına göre planlanmalıdır.
Ürün orijinal mi ve faturalı mı gönderilir?
Mağazamızdan temin edilen ürünler orijinal ambalajında ve adınıza faturalı olarak sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Yatay Dönüş Modülü siparişiniz, ürün kodu ve fiziksel bütünlük kontrolü yapılarak hazırlanır. Mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında güvenle temin edebilirsiniz.
