EAE 3008516 060 UKS 400 YD YATAY DÖNÜŞ MODÜLÜ (90°)
KDV Dahildir.
x
66,25 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3008516 060 UKS 400 YD YATAY DÖNÜŞ MODÜLÜ (90°) |
| Stok Kodu | 3008516 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

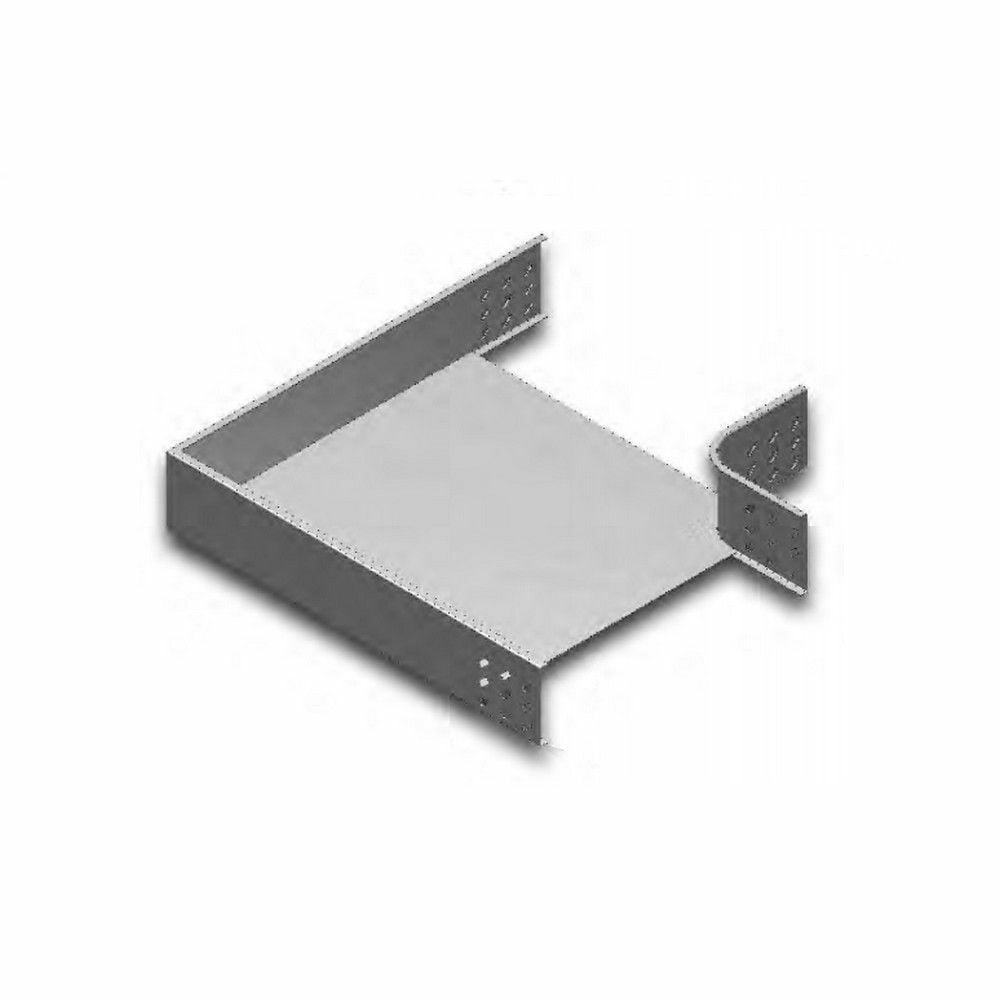

EAE 3008516 060 UKS 400 YD 90° Yatay Dönüş Modülü, 60 mm kanal yüksekliği ve 400 mm kanal genişliğine sahip UKS hatlarda kablo güzergâhını dik açıyla çevirmek için tasarlanmış pregalvaniz kanal elemanıdır. Fabrika, ticari yapı, teknik hacim ve tesisat koridorlarında düzenli yön değişimi sağlar.
R50 dönüş geometrisi, sistem sürekliliğini korurken kablo hattında kontrollü rota oluşturur. Bu Yatay Dönüş Modülü, aynı ebatlı düz kanal bölümleriyle proje bazlı kablo taşıma uygulamalarında kullanılır.
Öne Çıkan Üstün Özellikler & Avantajları
- 90° yön değişimi: Yatay Dönüş Modülü, düz hatlarda dirsek geçişini tek parçada çözer.
- R50 geometri: Yatay Dönüş Modülü, 50 mm iç yarıçaplı dönüş formuna sahiptir.
- UKS uyumu: 60 mm yükseklik ve 400 mm genişlikteki kanal hattı için ölçülendirilmiştir.
- 1,2 mm sac: Mekanik dayanım gerektiren sabit kablo taşıma hatlarına uygundur.
- Pregalvaniz yüzey: Kontrollü iç ortam tesisatlarında korozyon direncine katkı sağlar.
- Bağlantı yuvaları: 7x17 mm yuvalar, uygun ek elemanlarıyla montajı destekler.
Teknik & Donanım Özellikleri
| Marka | EAE |
|---|---|
| Ürün kodu | 3008516 |
| Ürün tipi | UKS 90° yatay dönüş elemanı |
| Kanal yüksekliği H | 60 mm |
| Kanal genişliği AB | 400 mm |
| Sac kalınlığı T | 1,2 mm |
| Dönüş yarıçapı | R50 |
| Bağlantı yuvası | 7x17 mm |
| Yüzey | Pregalvaniz |
| Standart | TS EN 10346, TS EN 10143 |
| Yaklaşık ağırlık | 3,153 kg/ad |
| Barkod | 8792022957531 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yatay Dönüş Modülü montajında düz kanal uçlarını aynı kotta hizalayın ve bağlantı yuvalarını uygun ek elemanlarıyla sabitleyin. Dönüş bölgesinin iki tarafında taşıyıcı desteği, kablo yükü ile kanal hattının açıklığına göre konumlandırılmalıdır. Kablo serimi öncesinde R50 geometrisinin kablo minimum bükülme yarıçapına uygunluğunu kontrol edin.
Sıkça Sorulan Sorular
EAE 3008516 Yatay Dönüş Modülü hangi kanal ölçüsüyle uyumludur?
60 mm kanal yüksekliği ve 400 mm kanal genişliğindeki UKS hatlar için tasarlanmıştır.
Bu Yatay Dönüş Modülü için dönüş yarıçapı nedir?
R50 dönüş formuna sahiptir. Yatay Dönüş Modülü seçiminde kablonun izin verilen minimum bükülme yarıçapı ayrıca dikkate alınmalıdır.
Bağlantı ve montaj nasıl yapılır?
Yatay Dönüş Modülü, aynı ölçüdeki düz UKS kanal bölümlerine uygun bağlantı elemanlarıyla monte edilir; 7x17 mm bağlantı yuvaları hizalı birleştirme için kullanılır.
Ürün orijinal mi ve garanti koşulları nelerdir?
Ürün mağazamızdan orijinal ambalajında, faturalı olarak ve üretici veya distribütör garanti koşulları kapsamında temin edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Stoklarımızdan sevk edilen EAE 3008516, ürün kodu ve ambalaj kontrolü yapılarak hazırlanır. Mağazamızdan adınıza faturalı, orijinal ambalajlı ve proje teslim süreçlerine uygun şekilde güvenle temin edebilirsiniz.
