Ürün Tanıtımı & Kullanım Alanları

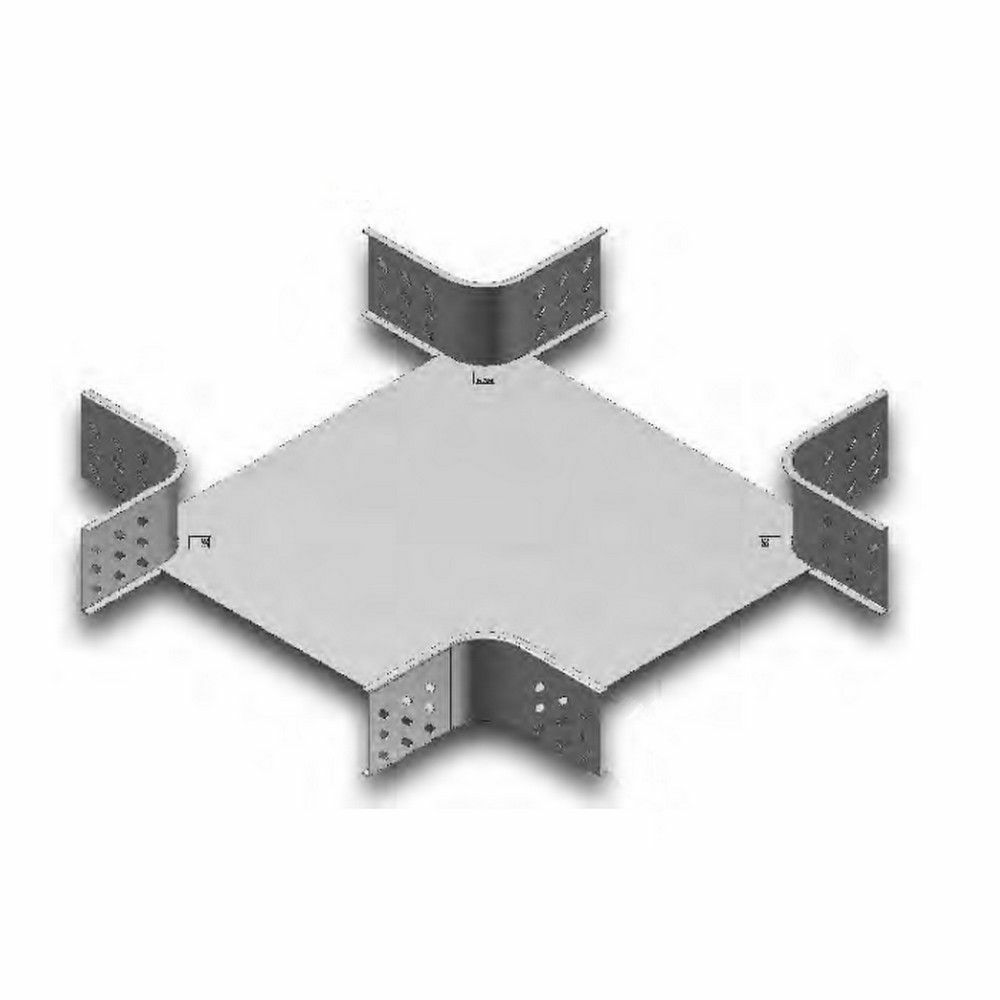

EAE 3008511 040 UKS 200 AD Dörtlü Bağlantı Modülü, 40 mm kanal yüksekliği ve 200 mm kanal genişliğindeki pregalvaniz UKS kablo kanalı hatlarında dört yönlü güzergâh oluşturur. Ana dağıtım odaları, teknik hacimler, fabrika tesisatları ve ticari yapıların kablo taşıma uygulamalarında hatların düzenli ayrılmasına yardımcı olur.

R50 geçiş geometrisine sahip bu Dörtlü Bağlantı Modülü, merkezden dört ayrı yöne devam eden kablo kanalı güzergâhlarının tek parça ve uyumlu biçimde oluşturulmasını destekler. 40x200 mm sistemlerde doğru ürün koduyla seçim yapmak, montajda ölçü uyumunu korur.

Öne Çıkan Dörtlü Bağlantı Modülü Avantajları

• Ölçü uyumu: 40 mm kanal yüksekliği ve 200 mm kanal genişliği için tasarlanmıştır.
• Dörtlü Bağlantı Modülü formu: Tek merkezde dört yönlü hat dağıtımı oluşturur.
• Sac yapısı: 1,2 mm kalınlıktaki pregalvaniz sac gövde kullanılır.
• Geometri: R50 tasarım yapısı kontrollü güzergâh geçişine katkı sağlar.
• Bağlantı slotları: 7x17 mm slotlar montaj hizalamasını kolaylaştırır.
• Sistem standardı: Pregalvaniz yüzey TS EN 10346 ve TS EN 10143 ile uyumludur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi

Bu Dörtlü Bağlantı Modülü monte edilmeden önce kanal hattının 40x200 mm ölçüde olduğu doğrulanmalıdır. Slotlar üzerinden sabitleme yapılırken dört yönün aynı kotta hizalanması, bağlantı elemanlarının uygun sıkılıkta uygulanması ve kablo kanalı taşıyıcı düzeninin proje yüklerine göre kurulması gerekir. Kablolama sonrasında eşpotansiyel sürekliliği ayrıca kontrol edilmelidir.

Sıkça Sorulan Sorular

Dörtlü Bağlantı Modülü hangi kanal ölçüsüyle uyumludur?

Bu Dörtlü Bağlantı Modülü, 40 mm yükseklik ve 200 mm genişlikteki UKS kanal güzergâhlarıyla uyumludur.

Ürün hangi malzemeden üretilmiştir?

1,2 mm kalınlığında pregalvaniz sac kullanılır. Yüzey yapısı, standart kanal uygulamalarında sistemle uyumlu kullanım sağlar.

Bağlantı noktaları nasıl sabitlenir?

7x17 mm bağlantı slotları üzerinden kanal sistemiyle hizalanarak uygun montaj elemanları kullanılır. Sabitleme işlemi proje detaylarına göre yapılmalıdır.

Yaklaşık ürün ağırlığı nedir?

Ürünün katalog ağırlığı yaklaşık 1,597 kg/adettir. Sevkiyat ve proje metrajlarında bu değer dikkate alınmalıdır.
