Ürün Tanıtımı & Kullanım Alanları

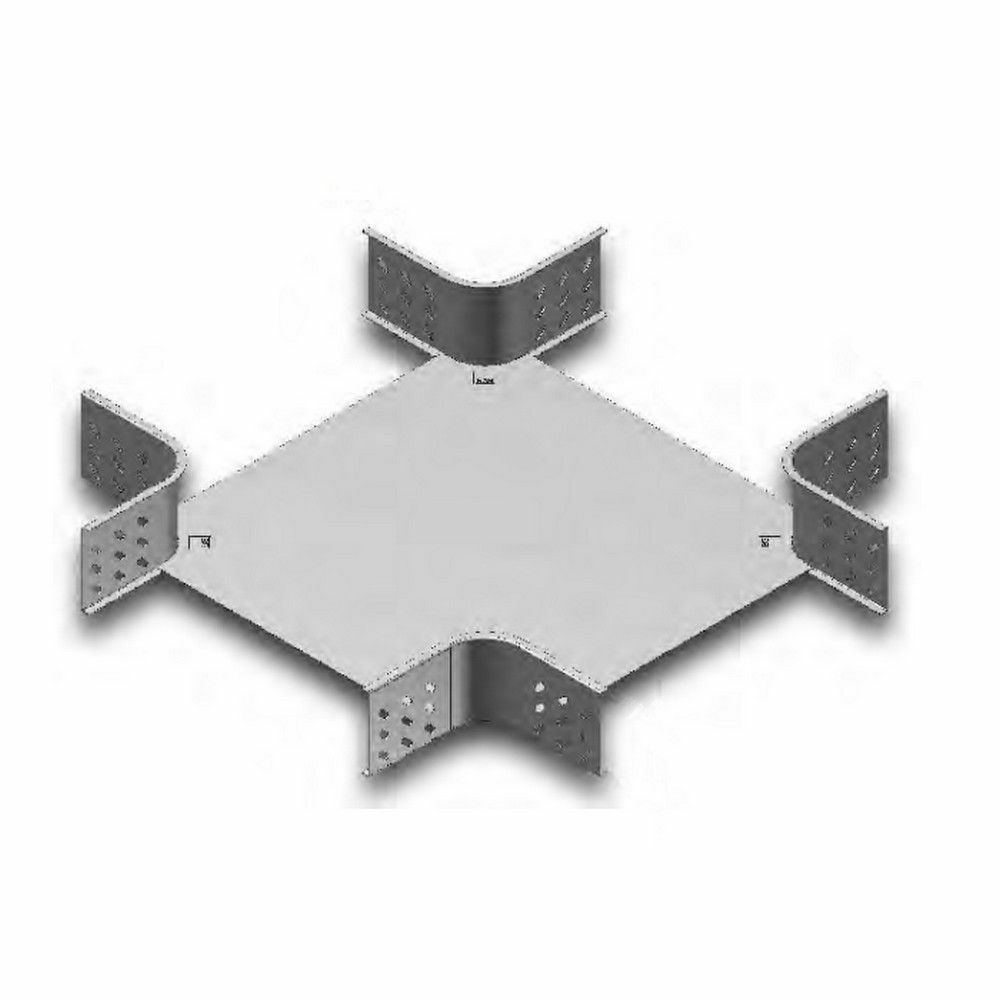

EAE 3008509; 300 mm genişlik ve 40 mm kenar yüksekliğindeki E-LINE UK kablo kanallarında dört yönlü hat geçişi oluşturmak için tasarlanmış pregalvaniz bir Dörtlü Bağlantı Modülü çözümüdür. Ana besleme ve tali hatların aynı kotta kesiştiği endüstriyel tesis, ticari bina, veri merkezi, üretim alanı ve mekanik tesisat projelerinde kablo taşıma rotasının düzenini korumaya yardımcı olur.

Ürün, güncel üretici katalog nomenklatüründe 040 UKE 300 AD olarak tanımlanır; sahada 040 UKS 300 AD tanımıyla da aranabilir. Doğru ürün eşleştirmesi için sipariş kodunun 3008509 olması esas alınmalıdır. R50 dönüş yarıçaplı formu, kesişim alanında kontrollü bir geçiş geometrisi sağlar. Bu Dörtlü Bağlantı Modülü, 300 mm kanal genişliğine uygun dört çıkışla hat dağılımını tek merkezde toplar.

Öne Çıkan Üstün Özellikler & Avantajları

• 300 mm kanal uyumu: Dört yönlü çıkışların her biri 300 mm kanal genişliği için ölçülendirilmiştir.
• H40 yapı: 40 mm kenar yüksekliğine sahip kablo kanalı sistemleriyle uyumludur.
• 1,2 mm sac kalınlığı: Mekanik sürekliliği destekleyen sağlam pregalvaniz gövde yapısına sahiptir.
• Tek merkezden dört yön: Dörtlü Bağlantı Modülü kullanımı, çok yönlü güzergâhlarda ayrı dönüş parçalarıyla oluşturulan karmaşayı azaltır.
• R50 geçiş formu: Kesişim noktasında kontrollü dönüş geometrisi sunar.
• Planlı yerleşim: B+328 mm ve C+328 mm çizimsel dış yerleşim ölçüleri, uygulama öncesi boşluk planlamasını kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Dörtlü Bağlantı Modülü montajında, dört yöndeki kanalların 300 mm genişlikte ve H40 ölçüsünde olduğundan emin olunmalıdır. Kesişim alanında yaklaşık 628 x 628 mm yerleşim boşluğu planlanmalı; kanal destek noktaları proje yüküne, kablo yoğunluğuna ve açıklık mesafesine göre konumlandırılmalıdır. Montajdan önce keskin kenar, deformasyon ve kaplama hasarı kontrol edilmeli; bağlantı elemanları uygulama projesindeki mekanik sabitleme esaslarına göre sıkılmalıdır.

Sıkça Sorulan Sorular

EAE 3008509 Dörtlü Bağlantı Modülü hangi kanal ölçüsüyle kullanılır?

Ürün; 300 mm genişlikte ve 40 mm kenar yüksekliğinde kablo kanalı sistemleriyle kullanılmak üzere tasarlanmıştır.

040 UKE 300 AD ile 040 UKS 300 AD tanımları aynı ürünü mü ifade eder?

3008509 sipariş kodu esas alınmalıdır. Güncel katalog tanımı 040 UKE 300 AD olup sahada önceki terminolojiyle 040 UKS 300 AD ifadesi de kullanılabilir.

Ürünün malzemesi ve kalınlığı nedir?

Ürün, TS EN 10346 ve TS EN 10143 standardında belirtilen 1,2 mm pregalvaniz sac yapıya sahiptir.

Ürün kapağıyla birlikte mi değerlendirilmelidir?

Kapalı kanal uygulamalarında, hat boyunca kullanılan kanal ve kapak çözümünün aynı ölçü serisinde seçilmesi önerilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızdan temin edilen bu Dörtlü Bağlantı Modülü, EAE markalı orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Sipariş öncesinde 3008509 ürün kodunu, kanal genişliğini ve H40 ölçüsünü projenizle karşılaştırarak doğru ürün seçimi yapabilirsiniz.
