Ürün Tanıtımı & Kullanım Alanları

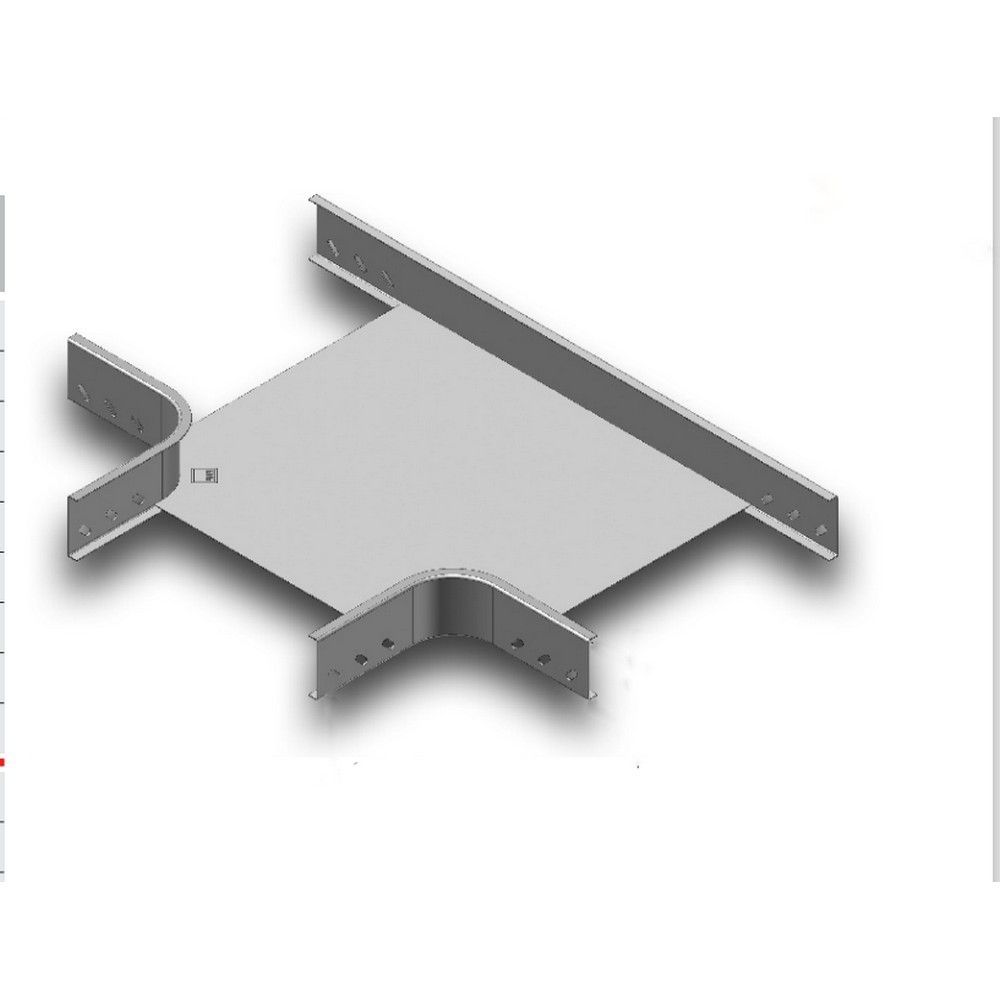

EAE 3008501, 40 mm kanal yan yüksekliği ve 50 mm kanal genişliği için tasarlanan pregalvaniz bir T Dönüş Modülüdür. E-LINE UKS kablo kanalı güzergâhlarında ana hattı iki yöne ayırmak, tali beslemeyi düzenli taşımak ve T biçimli branşman oluşturmak için kullanılır.

R50 geçiş geometrisi, kabloların dönüş noktasında daha kontrollü ilerlemesine yardımcı olur. Bu T Dönüş Modülü; fabrika tesisatları, ticari yapılar, makine enerji dağıtım hatları ve zayıf akım kablo güzergâhlarında ölçü uyumlu bir branşman çözümüdür.

Öne Çıkan Üstün Özellikler & Avantajları

• 40 mm kanal yüksekliği: H40 UKS kanal sistemleriyle uyumlu yapı sunar.
• 50 mm hat genişliği: A, B ve C doğrultularında 50 mm kanal ölçüsüne göre tasarlanmıştır.
• R50 geçiş formu: T bağlantısında düzenli kablo yönlendirmesine katkı sağlar.
• 1,2 mm pregalvaniz sac: Mekanik dayanım ve sistem bütünlüğü için uygun gövde yapısı sunar.
• 7x17 mm bağlantı slotları: Uyumlu ek elemanlarıyla hizalı montajı destekler.
• Planlı branşman: T Dönüş Modülü, ana hat ile tali hattın tek noktadan düzenli ayrılmasına yardımcı olur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

T Dönüş Modülü montajından önce ana ve tali hatların 40x50 mm UKS kanal ölçüsünde olduğunu kontrol ediniz. Modülü kanal eksenlerine tam hizalayın, bağlantı slotlarını uygun ek elemanlarıyla sabitleyin ve kabloları keskin zorlamalara maruz bırakmadan yerleştirin. Enerji, kumanda ve data kablolarında doluluk oranı ile iletkenin minimum bükülme yarıçapı proje kriterlerine göre değerlendirilmelidir.

Sıkça Sorulan Sorular

T Dönüş Modülü hangi kanal ölçüsüyle kullanılır?

Bu T Dönüş Modülü, 40 mm kanal yan yüksekliği ile 50 mm kanal genişliğine sahip UKS kanal hatları için uygundur. Farklı yükseklik veya genişlikteki kanallarla kullanılmadan önce ölçü uyumu kontrol edilmelidir.

R50 ölçüsü neyi ifade eder?

R50, modülün dönüş bölgesindeki 50 mm yarıçaplı geçiş geometrisini ifade eder. Bu değer, kablo güzergâhındaki yön değişiminin planlanmasında dikkate alınmalıdır.
