Ürün Tanıtımı & Kullanım Alanları

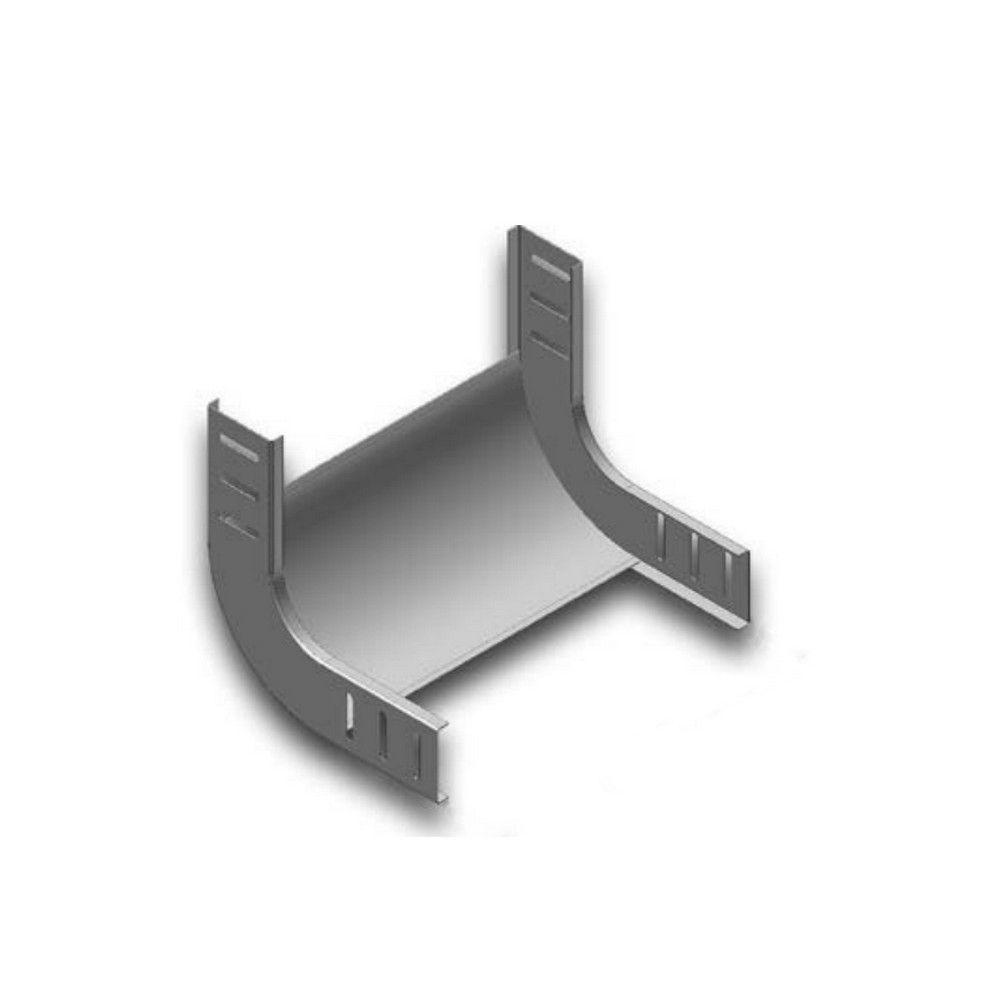

EAE 3008488, E-LINE UK kablo kanal sistemlerinde dikey iç yön değişimi oluşturmak için tasarlanan 040 UKE 050 ID kodlu bir İç Bükey Dönüş Modülüdür. 40 mm kanal yüksekliği ve 50 mm kanal genişliğiyle çalışan bu parça; elektrik tesisat odaları, endüstriyel üretim hatları, makine besleme güzergâhları, ticari bina teknik hacimleri ve şantiye kablo taşıma uygulamalarında kullanılır.

Doğru seçilmiş bir İç Bükey Dönüş Modülü, kablo kanal güzergâhında keskin ve düzensiz geçişler yerine kontrollü bir dönüş oluşturur. Böylece kabloların kanal içinde daha düzenli ilerlemesine, montaj hattının proje ölçülerine sadık kalmasına ve bakım sırasında güzergâhın daha kolay takip edilmesine katkı sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 40x50 mm uyum: İç Bükey Dönüş Modülü, H40 ve A50 ölçülü kablo kanalı hatları için tasarlanmıştır.
• 1,2 mm sac kalınlığı: Kanal hattındaki dönüş noktasında sağlam bir mekanik yapı sunar.
• Pre-galvaniz yüzey: İç mekân teknik tesisatlarında düzenli ve dayanıklı bir kablo taşıma çözümü oluşturur.
• R50 dönüş formu: Kablo güzergâhında kontrollü dikey iç dönüş elde edilmesine yardımcı olur.
• 0,463 kg/ad ağırlık: Kompakt İç Bükey Dönüş Modülü yapısı, taşıma ve montaj işlemlerini pratikleştirir.
• Slotlu bağlantı yapısı: 7x20 mm bağlantı deliği ölçüsüyle kanal modül bağlantısına uygundur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

İç Bükey Dönüş Modülü montajında kanal ağızlarını aynı eksende hizalayın ve H40 modül bağlantısı için 4 adet M6x12 ek cıvata takımı kullanın. Cıvataları kademeli ve dengeli sıkın; kablo çekiminden önce dönüş bölgesinde çapak, keskin kenar veya kablo izolasyonuna zarar verebilecek bir hizasızlık bulunmadığını kontrol edin.

Sıkça Sorulan Sorular

İç Bükey Dönüş Modülü hangi kablo kanalına takılır?

Bu İç Bükey Dönüş Modülü, 40 mm yüksekliğe ve 50 mm genişliğe sahip UKE kanal sistemiyle kullanılmalıdır.

İç Bükey Dönüş Modülü dış mekânda kullanılabilir mi?

İç Bükey Dönüş Modülü pre-galvaniz yüzeye sahiptir. Dış ortam, yoğun nem veya korozif ortam bulunan projelerde yüzey koruma gereksinimi proje şartlarına göre ayrıca değerlendirilmelidir.

Ürünle birlikte ek cıvata takımı gelir mi?

Montajda kullanılacak bağlantı elemanlarını sipariş listenizde ayrıca kontrol etmeniz önerilir. H40 kanal modülü bağlantısı için 4 adet M6x12 ek cıvata takımı planlanmalıdır.

Ürün kodu ile teknik uyumluluk nasıl kontrol edilir?

3008488 ürün kodunun 040 UKE 050 ID sistem tanımına, 40 mm kanal yüksekliğine ve 50 mm kanal genişliğine karşılık geldiğini doğrulayarak seçim yapabilirsiniz.

Orijinallik, Garanti & Sevkiyat Güvencesi

EAE 3008488 İç Bükey Dönüş Modülü, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Teknik uyumluluk konusunda sipariş öncesinde kanal ölçünüzü paylaşarak uzman ekibimizden destek alabilirsiniz.
