EAE 3008487 040 UKS 100 ID İÇ BÜKEY DÖNÜŞ MODÜLÜ
KDV Dahildir.
x
14,06 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3008487 040 UKS 100 ID İÇ BÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3008487 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

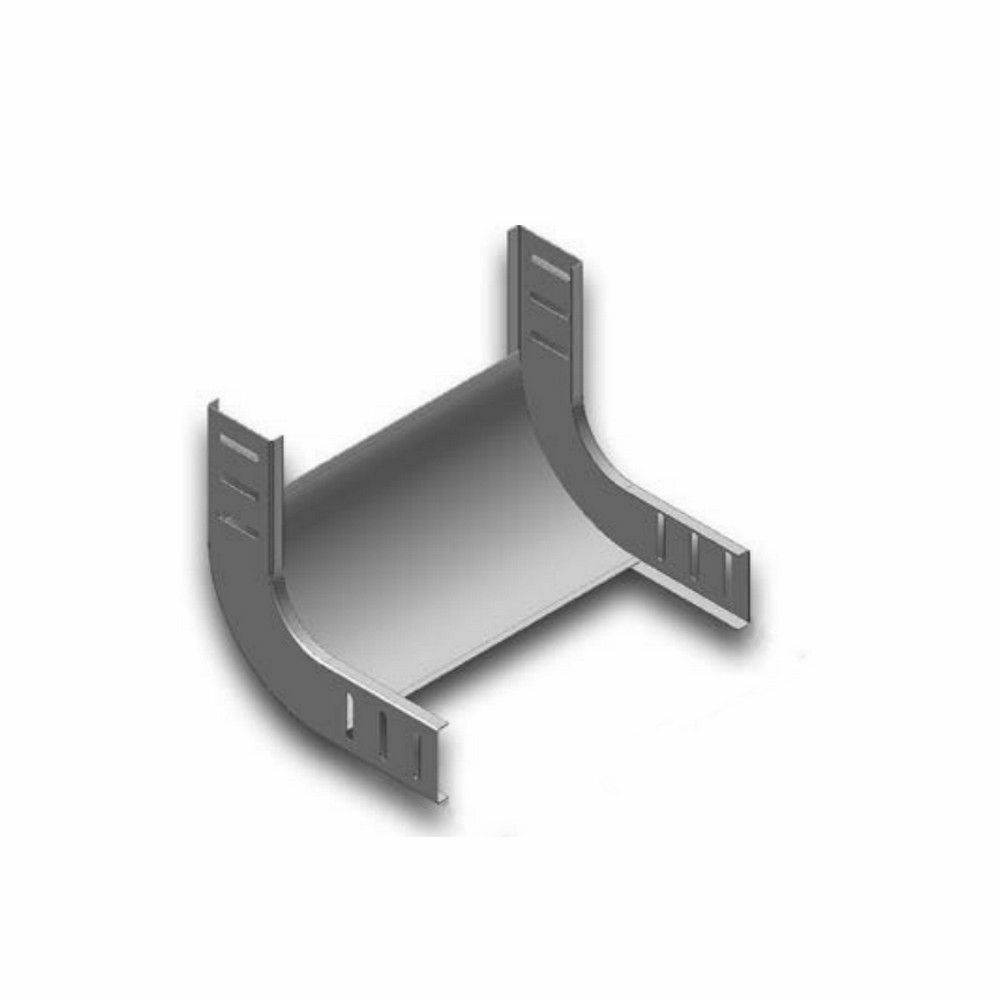

EAE 3008487 040 UKS 100 ID İç Bükey Dönüş Modülü, 100 mm genişliğinde ve 40 mm yüksekliğindeki uyumlu kablo kanalı hatlarında 90° iç köşe dönüşü oluşturmak için tasarlanmıştır. Elektrik dağıtım hatları, endüstriyel tesisler, makine besleme güzergâhları, zayıf akım sistemleri ve teknik hacim uygulamalarında kablo yolunun düzenli şekilde yön değiştirmesine yardımcı olur.
R50 dönüş yarıçapına sahip İç Bükey Dönüş Modülü, kanal hattında keskin ve kontrolsüz geçişler yerine belirli bir dönüş geometrisi sunar. Pregalvaniz sac yapısı sayesinde aynı seri kanal ekipmanlarıyla uyumlu, düzenli ve profesyonel bir kablo taşıma hattı oluşturulmasına katkı sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 100 mm kanal genişliği ve 40 mm kanal yüksekliğiyle uyumlu ölçü yapısı.
- 90° İç Bükey Dönüş Modülü formuyla iç köşe güzergâhlarında düzenli yön değişimi.
- R50 dönüş yarıçapı ile kontrollü kablo yolu geometrisi.
- 1,2 mm pregalvaniz sac gövde ile sağlam aksesuar yapısı.
- 7x20 mm bağlantı slotlarıyla kanal hattına uygun montaj imkânı.
- Elektrik, otomasyon, zayıf akım ve endüstriyel altyapı projelerine uygun kullanım.
Teknik & Donanım Özellikleri
| Marka | EAE |
|---|---|
| Ürün Kodu | 3008487 |
| Ürün Tipi | 90° İç Bükey Dönüş Modülü |
| Kanal Genişliği (A) | 100 mm |
| Kanal Yüksekliği (H) | 40 mm |
| Sac Kalınlığı | 1,2 mm |
| Dönüş Yarıçapı | R50 |
| Yüzey Tipi | Pregalvaniz |
| Bağlantı Slotu | 7x20 mm |
| Yaklaşık Ağırlık | 0,537 kg/adet |
| Malzeme Standardı | TS EN 10346, TS EN 10143 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
İç Bükey Dönüş Modülü montajından önce mevcut kanalın 100 mm genişlik ve 40 mm yükseklik ölçülerinde olduğundan emin olun. Kanal uçlarını hizalayın, bağlantı slotlarında uygun sabitleme elemanlarını kullanın ve kablo çekiminden önce ek yerlerinde çapak veya kablo izolasyonuna zarar verebilecek keskin kenar kalmadığını kontrol edin. Dönüş yönü, projedeki iç köşe geometrisine göre belirlenmelidir.
Sıkça Sorulan Sorular
Bu İç Bükey Dönüş Modülü hangi kanal ölçüsüne uygundur?
Ürün, 100 mm kanal genişliği ve 40 mm kanal yüksekliğine sahip uyumlu hatlarda kullanılmak üzere seçilmelidir.
Dönüş açısı ve yarıçapı nedir?
Ürün 90° iç köşe dönüşü sağlar ve R50 dönüş yarıçapına sahiptir.
İç Bükey Dönüş Modülü dışbükey dönüş yerine kullanılabilir mi?
Hayır. İç Bükey Dönüş Modülü, kablo güzergâhının iç köşe yönüne göre tasarlanmıştır; dış köşe uygulamalarında dışbükey dönüş tipi tercih edilmelidir.
Bağlantı sırasında nelere dikkat edilmelidir?
Ölçü uyumu, doğru dönüş yönü, uygun bağlantı elemanı seçimi ve çapaksız birleşim yüzeyleri montajın temel kontrol noktalarıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
EAE 3008487 İç Bükey Dönüş Modülü, mağazamızdan orijinal ambalajı ve adınıza düzenlenen faturasıyla temin edilir. Sevkiyat öncesinde ürün kodu ve ambalaj kontrolü yapılarak gönderim süreci titizlikle yönetilir.
