Ürün Tanıtımı & Kullanım Alanları

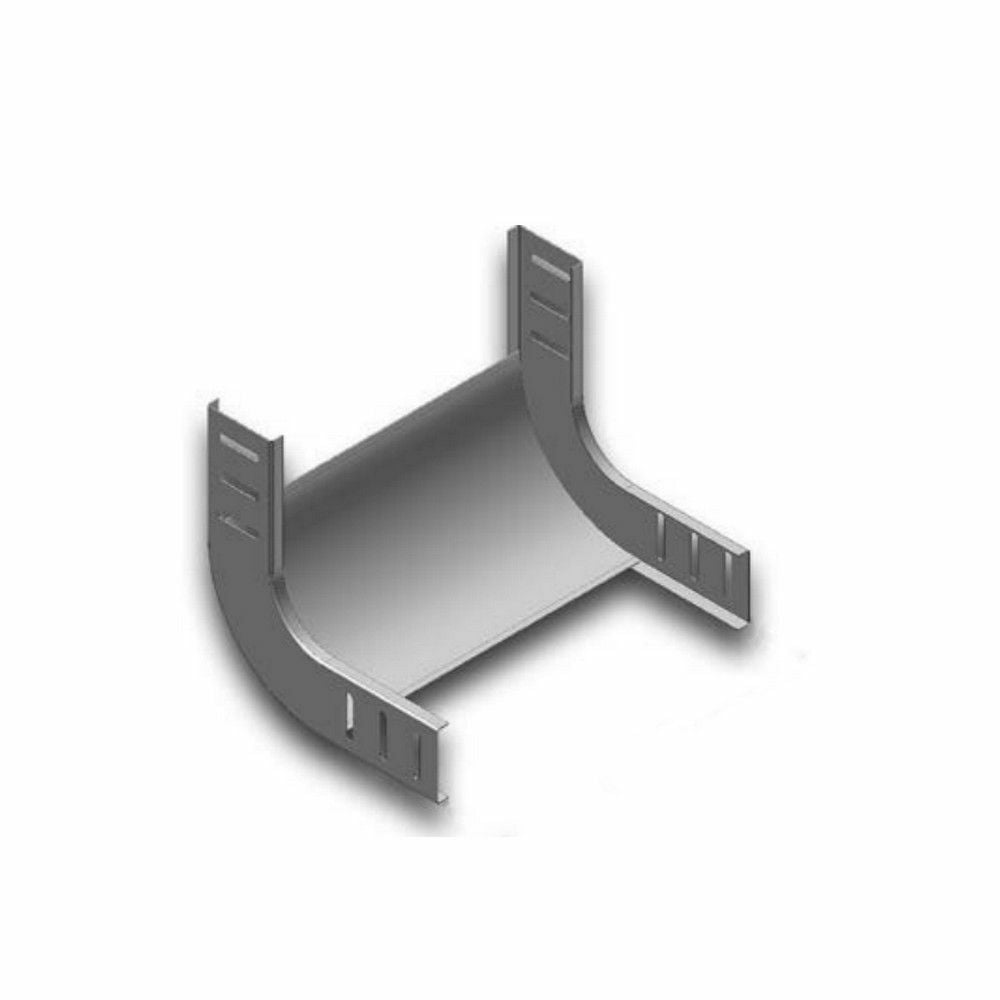

EAE 3008486 İç Bükey Dönüş Modülü, 150 mm genişlik ve 40 mm yan yükseklikteki UKS kablo kanalı hatlarında dikey eksende 90° içe dönüş oluşturmak için kullanılır. Enerji dağıtım hatları, makine tesisatları, pano beslemeleri, ticari yapılar ve endüstriyel kablo güzergâhlarında düzenli dönüş noktaları oluşturur.

R50 yarıçaplı yapısı sayesinde kablo güzergâhını proje geometrisine uygun biçimde yönlendiren İç Bükey Dönüş Modülü, kanal hattında sahada kesim ve şekillendirme ihtiyacını azaltmaya yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• 150 mm kanal genişliği: 040 UKS 150 kanal sistemiyle ölçü uyumu sağlar.
• 40 mm yan yükseklik: Aynı profil yüksekliğindeki hatlarda düzgün geçiş oluşturur.
• 90° iç dönüş: Dikey eksende içe yönelen kablo güzergâhları için tasarlanmıştır.
• R50 dönüş yarıçapı: Standartlaştırılmış dönüş geometrisi sunar.
• 1,2 mm pregalvaniz sac: Mekanik dayanım ve düzenli yüzey kalitesi sağlar.
• Bağlantı delikleri: İç Bükey Dönüş Modülü üzerinde bulunan 7x20 mm oval delikler, uygun bağlantı elemanlarıyla montajı kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

İç Bükey Dönüş Modülü montajında kanal güzergâhındaki dönüş yönünü ve mevcut kanalın 150x40 mm ölçüsünü önceden doğrulayın. Modülü, kanal uçlarıyla hizaladıktan sonra 7x20 mm oval deliklerden uygun M6 bağlantı takımıyla sabitleyin. Civataları dengeli sıkın; kablo çekiminden önce birleşimlerde keskin kenar, açıklık veya hizasızlık bulunmadığını kontrol edin.

Sıkça Sorulan Sorular

EAE 3008486 İç Bükey Dönüş Modülü hangi kanal ile uyumludur?

Bu İç Bükey Dönüş Modülü, 150 mm genişliğinde ve 40 mm yan yüksekliğinde 040 UKS kablo kanalı hattı için uygundur.

Ürün hangi yönde dönüş sağlar?

Ürün, kablo kanalının dikey eksende içe doğru 90° dönmesi gereken uygulamalar için kullanılır.

R50 neyi ifade eder?

R50, modülün dönüş yarıçapının 50 mm olduğunu ifade eder ve standart iç dönüş geometrisini tanımlar.

Bağlantı elemanları pakete dahil midir?

Proje gereksinimine göre uygun bağlantı civatası ve somun takımı ayrıca seçilmelidir.
