İç Bükey Dönüş Modülü: Ürün Tanıtımı & Kullanım Alanları

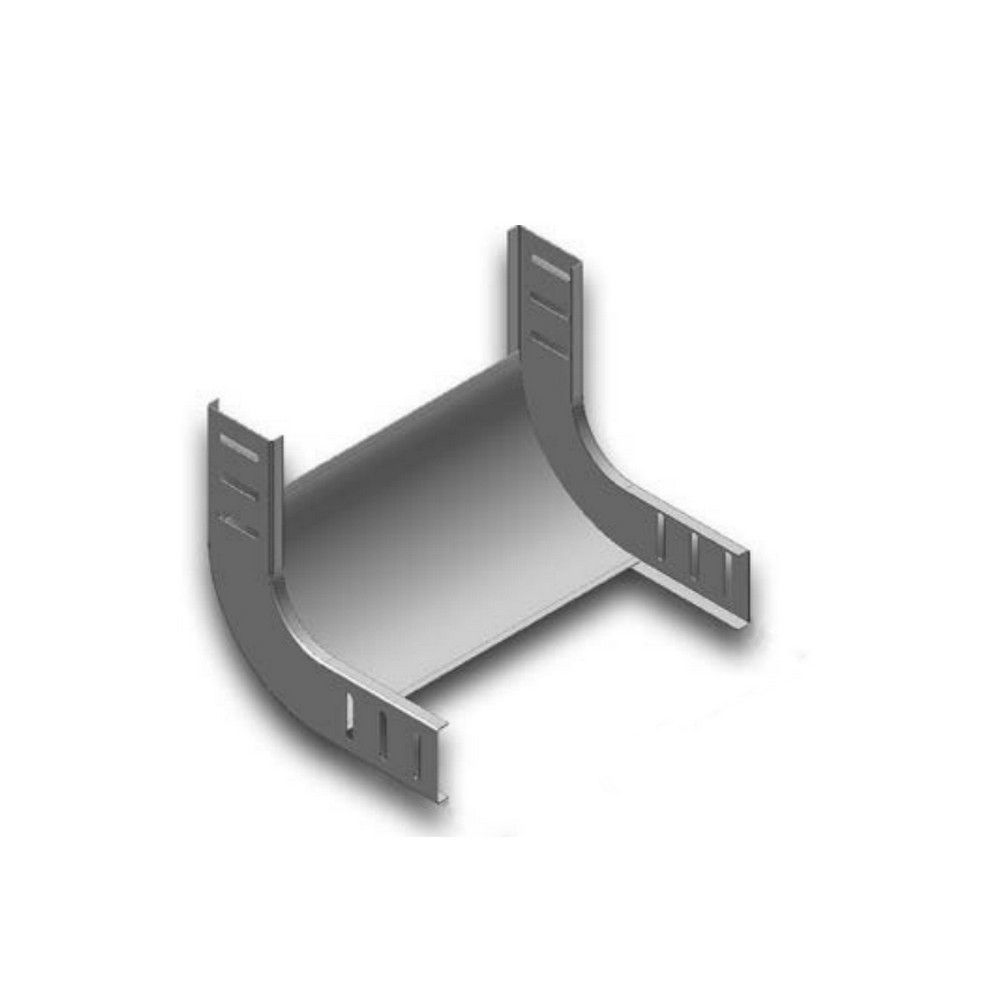

EAE 3008482, E-LINE UKS kablo taşıma sistemlerinde kullanılan 040 UKS 400 ID ölçüsünde bir İç Bükey Dönüş Modülüdür. Bu İç Bükey Dönüş Modülü, 400 mm genişliğindeki kablo kanalı güzergâhında 90° iç dönüş oluşturur ve kabloların keskin kırılmalar olmadan kontrollü biçimde yönlendirilmesini sağlar.

R50 dönüş yarıçapına sahip İç Bükey Dönüş Modülü, enerji dağıtım panoları, endüstriyel tesisler, üretim hatları, teknik hacimler ve kablo taşıma altyapılarında tercih edilir. Hazır geometrisi sayesinde saha kesimlerini azaltır, kanal hattının düzgün ilerlemesine ve montaj sürelerinin kısalmasına yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• 90° iç dönüş: İç Bükey Dönüş Modülü, kablo kanalında düzenli yön değişimi sağlar.
• 040 UKS 400 ID uyumu: 40 mm kanal yüksekliği ve 400 mm kanal genişliği için tasarlanmıştır.
• R50 yarıçap: Kabloların kontrollü bükülmesine ve güzergâh içinde düzenli ilerlemesine yardımcı olur.
• 1,2 mm sac kalınlığı: Kablo taşıma sistemlerinde sağlam ve kararlı mekanik yapı sunar.
• Pregalvaniz yüzey: Kanal aksesuarının genel kullanım koşullarında dayanıklılığını destekler.
• Hazır montaj geometrisi: Saha imalatı ve parça şekillendirme ihtiyacını azaltır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi

Montajdan önce kullanılacak düz kanalın 040 UKS serisi ve 400 mm genişliğinde olduğu kontrol edilmelidir. İç Bükey Dönüş Modülü, kanal hattının dönüş yönüne göre doğru konumlandırılmalı ve birleşim noktaları uygun bağlantı elemanlarıyla sabitlenmelidir. Kablolar, R50 dönüş yarıçapını zorlamayacak şekilde düzenlenmeli; enerji ve haberleşme kabloları proje kurallarına göre ayrıştırılmalıdır. Montaj tamamlandıktan sonra kanal hizası, bağlantı sıkılığı ve kablo geçiş açıklıkları kontrol edilmelidir.

Sıkça Sorulan Sorular

İç Bükey Dönüş Modülü hangi ölçülerdedir?

EAE 3008482 modeli 040 UKS 400 ID ölçüsündedir. Kanal yüksekliği 40 mm, kanal genişliği 400 mm, sac kalınlığı 1,2 mm ve dönüş yarıçapı R50'dir.

Bu modül hangi kanal sistemlerinde kullanılır?

Ürün, 040 UKS serisi kablo taşıma sistemlerinde 90° iç dönüş oluşturmak için kullanılır.

İç Bükey Dönüş Modülü dış ortamda kullanılabilir mi?

Ürün pregalvaniz sac yapısındadır. Kullanım ortamının korozif şartları, montaj konumu ve proje koruma gereksinimleri değerlendirilerek uygunluk kontrolü yapılmalıdır.
