Ürün Tanıtımı & Kullanım Alanları

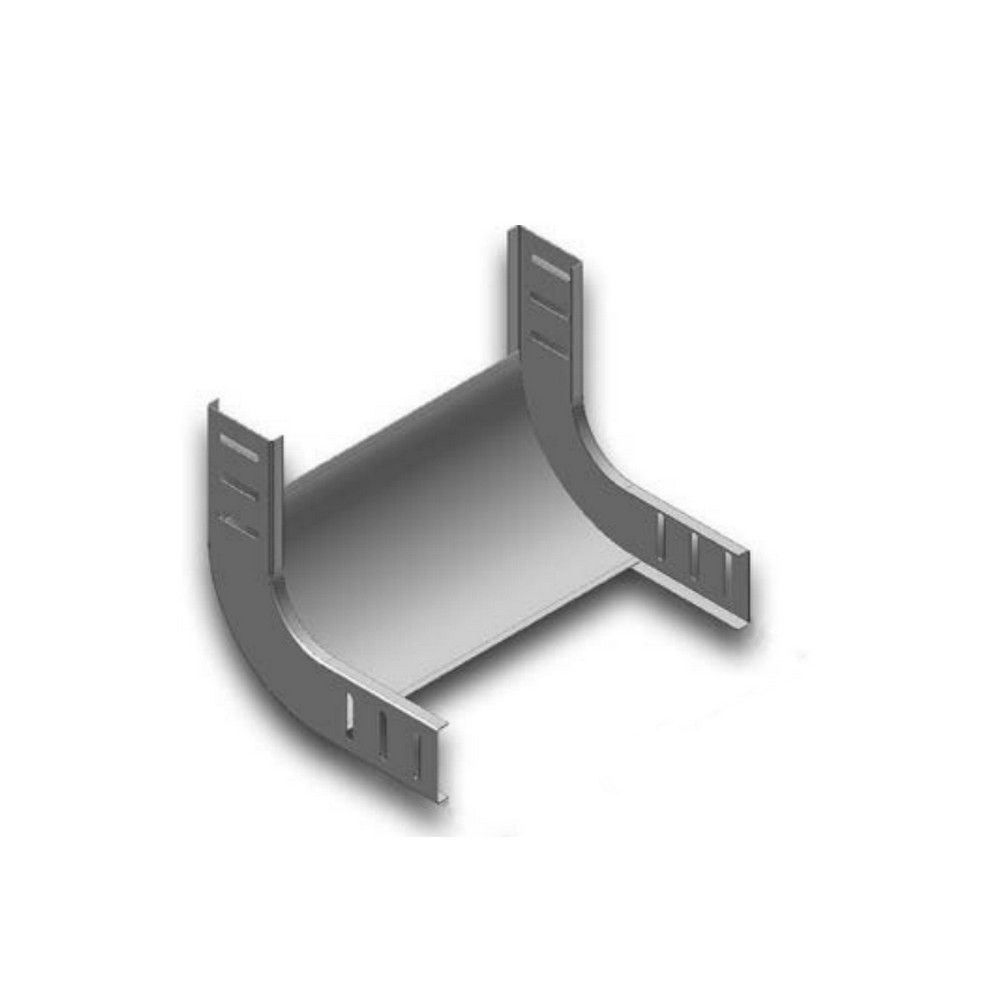

EAE 3008481 040 UKS 500 ID; 40 mm yan yüksekliğe ve 500 mm kanal genişliğine sahip E-LINE UKS kablo taşıma hatlarında 90° içe yön değişimi oluşturmak için tasarlanmıştır. Bu İç Bükey Dönüş Modülü, kablo güzergâhının kot veya seviye değişiminde dönüş yarıçapını kontrollü tutarak güç, kumanda, data ve zayıf akım kablolarının düzenli taşınmasına yardımcı olur.

Pregalvaniz yapısı sayesinde kapalı alanlardaki elektrik tesisatı, makine besleme hattı, üretim tesisi, ticari bina ve teknik hacim uygulamalarında düzenli bir kanal geçişi sağlar. 40x500 mm hat için üretilen İç Bükey Dönüş Modülü, düz kanal elemanları arasında sistem bütünlüğünü koruyan profesyonel bir kanal aksesuarıdır.

Öne Çıkan Üstün Özellikler & Avantajları

İç Bükey Dönüş Modülü seçiminde kanal yüksekliği, kanal genişliği, dönüş yönü ve yüzey tipi birlikte değerlendirilmelidir. EAE 3008481 bu kriterleri 40x500 mm UKS sistem ölçüsünde karşılar.

• 90° içe dönüş: İç Bükey Dönüş Modülü formu ile güzergâhta kontrollü yön değişimi sağlar.
• R50 dönüş yarıçapı: Kablo güzergâhındaki dönüşün düzenli planlanmasına yardımcı olur.
• 40 mm yan yükseklik: Aynı yükseklikteki UKS kanal hatlarıyla uyumlu kullanım sunar.
• 500 mm kanal genişliği: Geniş kablo taşıma hatlarında ölçüsel devamlılık sağlar.
• 1,2 mm sac kalınlığı: Formunu koruyan sağlam bir kanal aksesuarı yapısı oluşturur.
• 7x20 mm bağlantı slotu: Uygun bağlantı elemanlarıyla montaj hizasının ayarlanmasını kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montajdan önce İç Bükey Dönüş Modülü ile birleşecek düz kanalların 40 mm yan yüksekliğe ve 500 mm genişliğe sahip olduğu doğrulanmalıdır. Bağlantı noktalarında kanal eksenlerini kaçırmadan hizalayın, uygun bağlantı elemanlarını kullanın ve kablo çekiminden önce tüm eklerin mekanik sıkılığını kontrol edin. Pregalvaniz yüzeye zarar verebilecek kontrolsüz kesim, taşlama ve uygunsuz saha işlemlerinden kaçının.

Sıkça Sorulan Sorular

EAE 3008481'in teknik ölçüleri nelerdir?

Bu İç Bükey Dönüş Modülü; 40 mm yan yüksekliğe, 500 mm kanal genişliğine, 1,2 mm sac kalınlığına ve R50 dönüş yarıçapına sahiptir. Yaklaşık ürün ağırlığı 1,118 kg/adettir.

Bu modül hangi uygulamalarda kullanılır?

40x500 mm E-LINE UKS kablo kanalı güzergâhlarında kullanılan İç Bükey Dönüş Modülü; enerji, kumanda, data ve zayıf akım kablolarında 90° içe yön değişimi gereken tesisatlar için uygundur.

Montaj sırasında nelere dikkat edilmelidir?

Ürün, aynı kanal ölçülerine sahip UKS elemanlarıyla eşleştirilmeli; 7x20 mm slotlardan uygun bağlantı elemanlarıyla sabitlenmelidir. Taşıyıcı konsol mesafeleri ve kablo yükü proje hesaplarına göre belirlenmelidir.

Ürün orijinal mi ve garanti durumu nedir?

İç Bükey Dönüş Modülü mağazamızdan EAE markalı, orijinal ambalajında ve adınıza faturalı olarak temin edilir. Garanti süreçleri üretici ve distribütör koşulları kapsamında yürütülür.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızdan temin edeceğiniz ürün, sipariş kodu 3008481 ile kontrol edilerek orijinal ambalajında hazırlanır. Teknik projelerinizde doğru ürün seçimi için kanal yüksekliği, kanal genişliği ve dönüş yönünü sipariş öncesinde mutlaka doğrulayınız.
