Ürün Tanıtımı & Kullanım Alanları

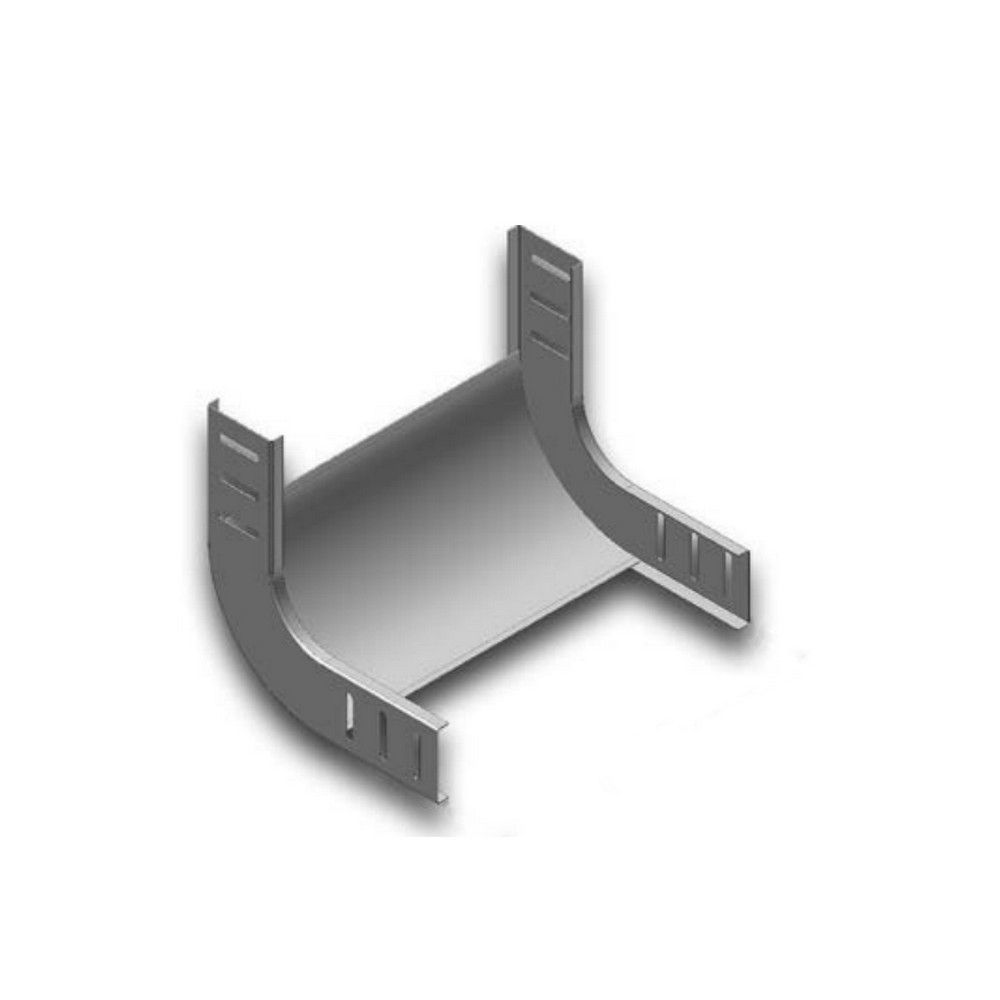

EAE 3008476, 60 mm yan yüksekliğe ve 500 mm kanal genişliğine sahip kablo taşıma hatlarında içe doğru yön değişimi oluşturmak için tasarlanan pre-galvaniz bir İç Bükey Dönüş Modülüdür. Üretim tesisleri, teknik hacimler, enerji dağıtım alanları, ticari yapılar ve makine çevresi kablo güzergâhlarında kanal hattının planlı biçimde devam etmesine yardımcı olur.

R50 dönüş formuna sahip İç Bükey Dönüş Modülü, kablo kanalının dönüş noktasında sistem kesitini koruyarak daha düzenli bir güzergâh kurulmasını destekler. Ürün, 3008476 sipariş koduyla 1,2 mm pre-galvaniz sac versiyonunda sunulur ve doğru kanal ölçüsüyle eşleştirildiğinde hızlı saha uygulaması sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 60x500 mm sistem uyumu: 60 mm yan yükseklik ve 500 mm genişlikteki kanal hatlarıyla ölçüsel eşleşme sağlar.
• R50 dönüş geometrisi: İç Bükey Dönüş Modülü yapısı, içe yönlenen güzergâhlarda kontrollü hat geçişi oluşturur.
• Pre-galvaniz yüzey: TS EN 10346 ve TS EN 10143 esaslı malzeme yapısı, standart kapalı alan kablo taşıma uygulamalarına uygundur.
• 1,2 mm sac kalınlığı: Kanal hattında mekanik bütünlüğü destekleyen sağlam gövde yapısı sunar.
• 7x20 mm bağlantı slotları: İç Bükey Dönüş Modülü üzerinde düzenli mekanik sabitleme noktaları bulunur.
• 1,406 kg/adet ağırlık: Proje metrajı ve taşıyıcı sistem hesabında net ürün verisi sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

İç Bükey Dönüş Modülü montajından önce kanal hattının 60 mm yan yükseklik ve 500 mm genişlik değerleri teyit edilmelidir. Birleşim noktalarında uygun mekanik bağlantı elemanları kullanılmalı; dönüş bölgesindeki kablo yoğunluğu, çekme yükü ve taşıyıcı konsol aralığı proje şartlarına göre değerlendirilmelidir. Keskin kenar, hizasız birleşim veya yetersiz taşıyıcı kullanımı kablo hattının güvenliğini olumsuz etkileyebilir.

Sıkça Sorulan Sorular

İç Bükey Dönüş Modülü hangi kanal ölçüsünde kullanılır?

Bu İç Bükey Dönüş Modülü, 60 mm yan yüksekliğe ve 500 mm genişliğe sahip kablo kanalı hatları için tasarlanmıştır.

Ürünün dönüş yarıçapı nedir?

Ürünün katalogda tanımlanan dönüş yarıçapı R50'dir. Bu geometri, içe doğru yön değişimi gereken kanal güzergâhlarında kullanılır.

Ürün hangi malzemeden üretilmiştir?

Ürün, TS EN 10346 ve TS EN 10143 esaslarına uygun pre-galvaniz malzeme yapısına sahiptir.

Montaj için nelere dikkat edilmelidir?

İç Bükey Dönüş Modülü, uygun bağlantı elemanlarıyla 7x20 mm slotlar üzerinden mekanik olarak sabitlenmelidir. Kanal ölçüsü ve taşıyıcı sistem projesiyle uyum mutlaka kontrol edilmelidir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EAE 3008476 İç Bükey Dönüş Modülü, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Sevkiyat öncesinde ürün kodu, ambalaj bütünlüğü ve sipariş uygunluğu kontrol edilir; garanti süreçleri üretici ve distribütör koşulları çerçevesinde yürütülür.
