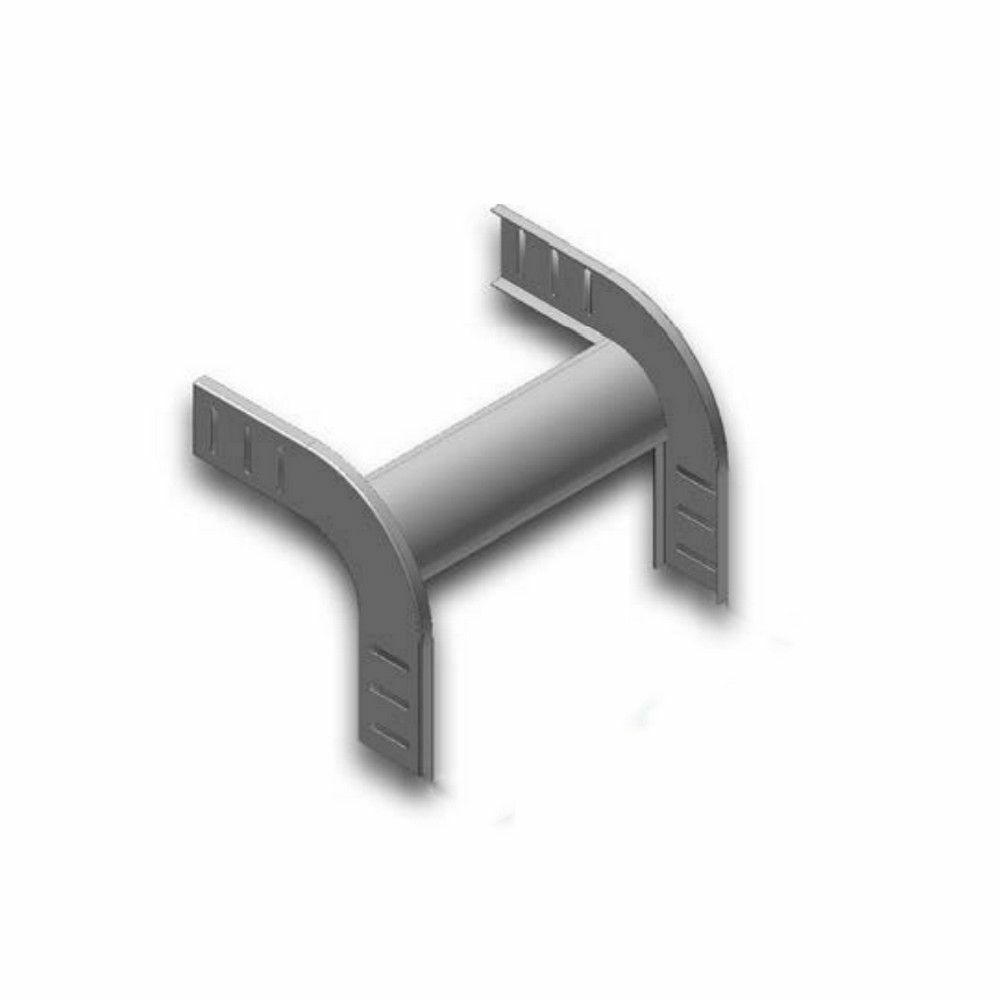

EAE 3008472 040 UKS 200 DD DIŞ BÜKEY DÖNÜŞ MODÜLÜ
KDV Dahildir.
x
14,70 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3008472 040 UKS 200 DD DIŞ BÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3008472 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EAE 3008472 040 UKS 200 DD, 40 mm yan yüksekliğe ve 200 mm kanal genişliğine sahip pregalvaniz hatlarda kullanılan 90° dışbükey Kablo Kanalı Dönüş Modülüdür. Kablo güzergâhının dikey eksende dışa doğru yön değiştirmesi gereken endüstriyel tesis, ticari yapı, teknik hacim, şantiye ve makine besleme hatlarında sistem bütünlüğü oluşturur.
R50 formuna sahip Kablo Kanalı Dönüş Modülü, doğrusal kanal hatları arasında kontrollü bir geçiş sağlar. Enerji, kumanda ve zayıf akım kablolarının yer aldığı güzergâhlarda dönüş yönü ile kanal ölçüsünün projedeki hatla birebir eşleştirilmesi gerekir.
Öne Çıkan Üstün Özellikler & Avantajları
- 90° dışbükey dönüş: Kablo Kanalı Dönüş Modülü, dikey eksende dışa doğru yön değişimi oluşturur.
- 200 mm kanal genişliği: 200 mm genişliğindeki uyumlu kanal hatları için ölçülendirilmiştir.
- 40 mm yan yükseklik: 040 seri ölçüsündeki kanal sistemleriyle mekanik uyum sağlar.
- R50 dönüş formu: Kablo Kanalı Dönüş Modülü geometrisi, dönüş noktasında düzenli bir hat geçişi oluşturur.
- 1,2 mm sac kalınlığı: Kanal aksesuarı ile hat gövdesi arasında dengeli bir mekanik yapı sunar.
- Pregalvaniz yüzey: TS EN 10346 ve TS EN 10143 kapsamındaki pregalvaniz sac yapısına sahiptir.
Teknik & Donanım Özellikleri
| Marka | EAE |
|---|---|
| Ürün kodu | 3008472 |
| Ürün tipi | 90° dışbükey Kablo Kanalı Dönüş Modülü |
| Sistem kodu | 040 UKS 200 DD |
| Kanal yüksekliği | 40 mm |
| Kanal genişliği | 200 mm |
| Sac kalınlığı | 1,2 mm |
| Dönüş yarıçapı | R50 |
| Malzeme | Pregalvaniz sac |
| Standart | TS EN 10346 - TS EN 10143 |
| Ağırlık | Yaklaşık 0,565 kg/adet |
| Barkod | 8792022957098 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Kablo Kanalı Dönüş Modülü montajından önce kanal hattının dışbükey dönüş yönü, 40 mm yükseklik ve 200 mm genişlik uyumu kontrol edilmelidir. Kanal uçlarını aynı eksende hizalayın, bağlantıları projeye uygun sabitleme elemanlarıyla sıkın ve dönüşün iki yanında yeterli taşıyıcı destek bulunduğundan emin olun. Kablo çekiminden önce keskin kenar, çapak ve kablo üreticisinin izin verdiği minimum bükülme yarıçapı kontrolü yapılmalıdır.
Sıkça Sorulan Sorular
Kablo Kanalı Dönüş Modülü hangi yön değişimi için kullanılır?
Bu Kablo Kanalı Dönüş Modülü, 40x200 mm kanal hattında dikey eksende dışa doğru 90° dönüş oluşturur.
Hangi kanal ölçüsüyle uyumludur?
Ürün, 40 mm kanal yüksekliği ve 200 mm kanal genişliği ölçüsündeki UKS sistem hattı için tasarlanmıştır.
Montaj nasıl yapılmalıdır?
Kablo Kanalı Dönüş Modülü, hizalanmış kanal uçlarına proje için uygun bağlantı seti kullanılarak sabitlenmelidir.
Ürün orijinal mi ve nasıl sevk edilir?
Mağazamızdan orijinal ambalajında, adınıza faturalı olarak sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
EAE 3008472, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Sevkiyat öncesinde ürün kodu ile sipariş uygunluğu kontrol edilir; garanti süreçleri üretici ve distribütör koşullarına göre yürütülür.
