Ürün Tanıtımı & Kullanım Alanları

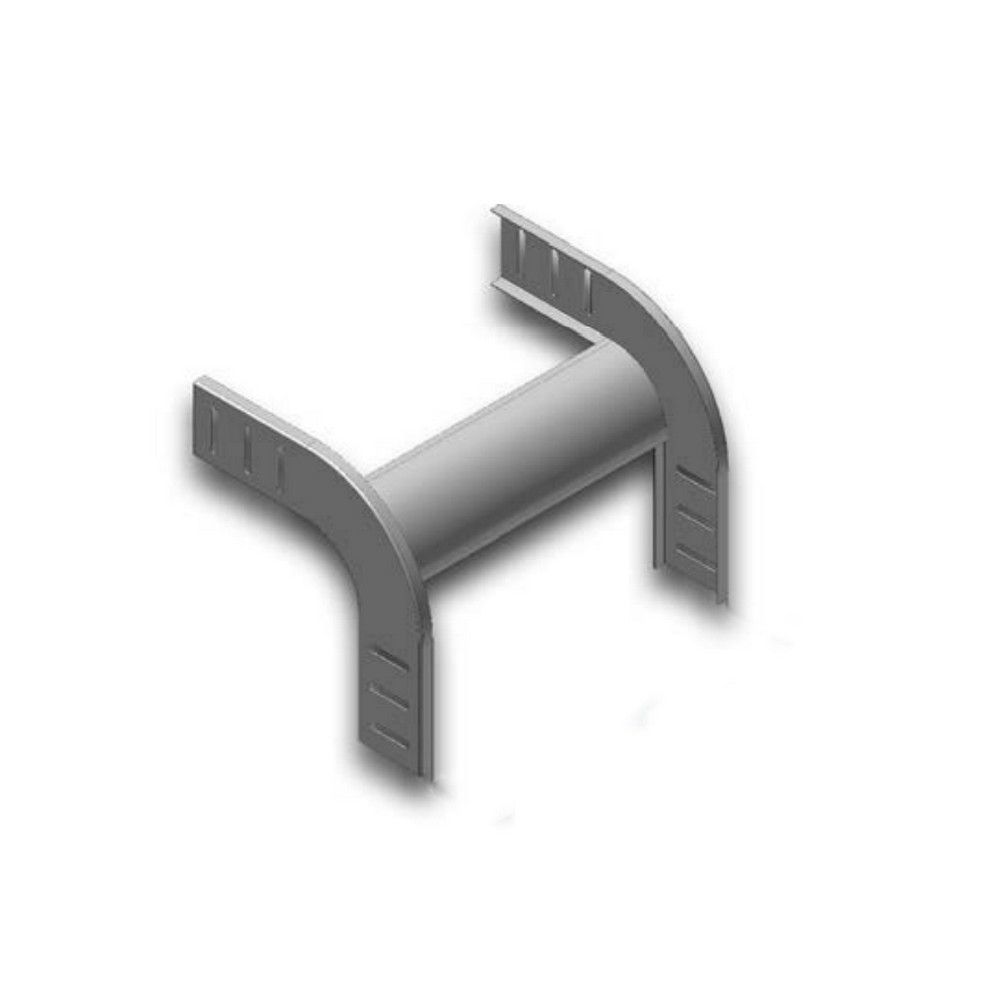

EAE 3008463 060 UKS 500 DD, 60 mm yan yüksekliğe ve 500 mm kanal genişliğine sahip kablo taşıma hatlarında dış köşe dönüşü oluşturmak için kullanılan 90° Dış Bükey Dönüş Modülüdür. Pregalvaniz sac gövdesiyle endüstriyel tesisler, ticari yapılar, üretim alanları, enerji dağıtım odaları ve zayıf akım kablo güzergâhlarında düzenli bir yön değişimi sağlar.

R50 dönüş yarıçapına sahip bu Dış Bükey Dönüş Modülü, kanal hattının dış köşede kesintiye uğramadan devam etmesine yardımcı olur. 500 mm genişlikteki UKS kanal sistemleriyle ölçü uyumu sağlayarak proje keşfinde net ve güvenilir seçim yapılmasını destekler.

Öne Çıkan Üstün Özellikler & Avantajları

• 90° dış dönüş: Dış Bükey Dönüş Modülü formu, kablo güzergâhının dış köşelerde yön değiştirmesi için tasarlanmıştır.
• Sistem uyumu: 60 mm yükseklik ve 500 mm genişlikteki UKS kanal hattıyla eşleşen Dış Bükey Dönüş Modülü yapısına sahiptir.
• R50 büküm yarıçapı: Kablo güzergâhında kontrollü dönüş geometrisi oluşturur.
• 1,2 mm sac kalınlığı: Mekanik dayanımı destekleyen sağlam gövde yapısı sunar.
• Pregalvaniz yüzey: Standart iç ortam kablo taşıma uygulamaları için uygun yüzey koruması sağlar.
• 7x40 bağlantı slotu: Kanal hattıyla hizalı ve pratik montaj planlamasına yardımcı olur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Dış Bükey Dönüş Modülü montajından önce kanal yüksekliği, kanal genişliği ve dönüş yönü proje üzerinden kontrol edilmelidir. Modülün kanal uçlarına tam hizalanması, bağlantı noktalarının uygun elemanlarla mekanik olarak sabitlenmesi ve dönüş bölgesine yakın taşıyıcı konsol planlaması yapılması önerilir. Kablo çekimi sırasında minimum bükülme yarıçapı gerektiren enerji, data ve fiber kablolarda kablo üreticisinin montaj limitlerine uyulmalıdır.

Sıkça Sorulan Sorular

Bu Dış Bükey Dönüş Modülü hangi kanal ölçüsüne uygundur?

Ürün, 60 mm kanal yüksekliği ve 500 mm kanal genişliğindeki UKS serisi kablo kanalı uygulamalarına uygundur.

Dış Bükey Dönüş Modülü ile iç bükey dönüş modülü arasındaki fark nedir?

Dış bükey tip, kablo hattının dış köşeden 90° yön değiştirdiği noktalarda kullanılır. İç köşeden dönüş gereken güzergâhlarda iç bükey tip modül tercih edilmelidir.

Ürünün dönüş yarıçapı nedir?

Bu Dış Bükey Dönüş Modülü, R50 dönüş yarıçapına sahiptir. Bu geometri, kanal hattında kontrollü bir dış dönüş oluşturur.

Ürünle birlikte bağlantı ekipmanı seçilmeli mi?

Bağlantı ekipmanları, kanal serisi, taşıyıcı sistem ve proje montaj detayına göre ayrıca planlanmalıdır. Sipariş öncesinde kullanılacak kanal hattının ölçülerinin kontrol edilmesi doğru uygulama için önemlidir.
