Ürün Tanıtımı & Kullanım Alanları

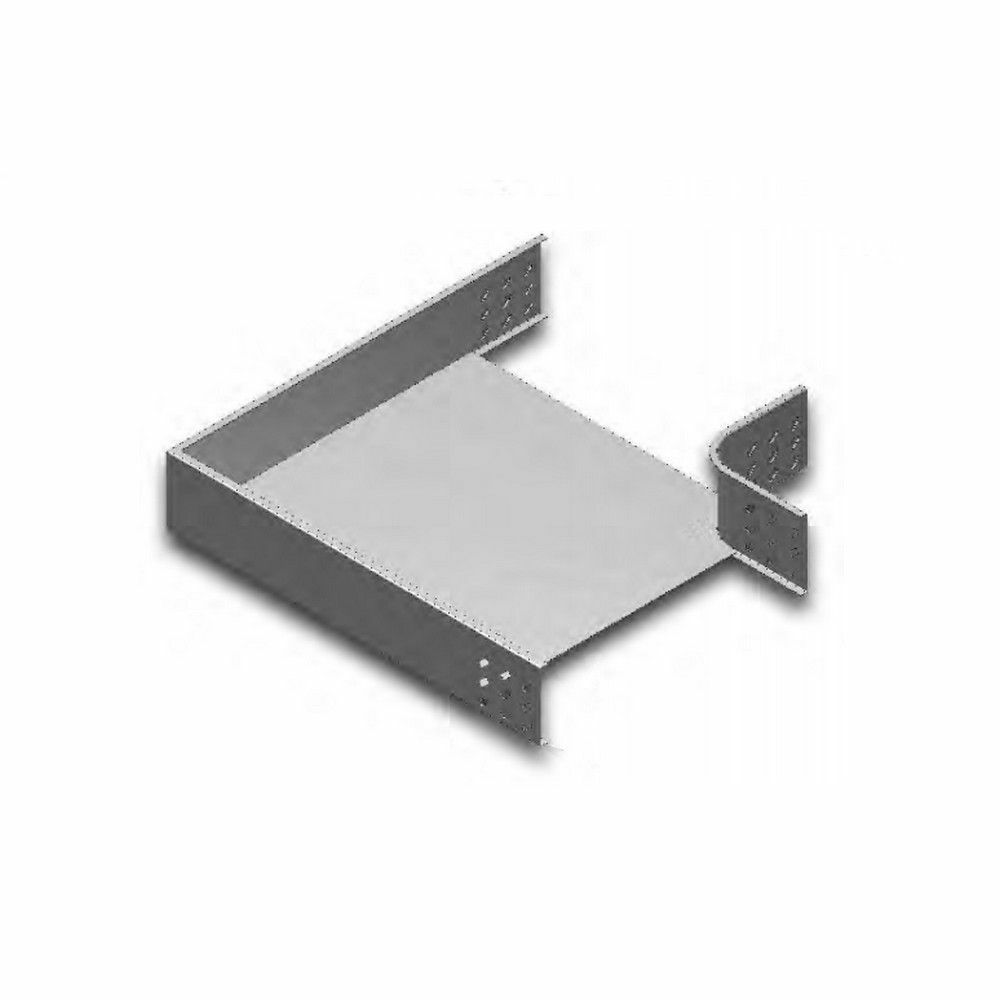

EAE 3008210, 60 mm yan yüksekliğe ve 50 mm kanal genişliğine sahip UKS kanal hatlarında 90° yön değişimi oluşturmak için tasarlanmış pregalvaniz bir Yatay Dönüş Modülüdür. Kompakt R50 dönüş formu, pano odaları, teknik hacimler, makine besleme güzergâhları ve ticari tesislerde kablo kanalı hattının köşelerde planlı şekilde ilerlemesine yardımcı olur.

1,2 mm sac kalınlığına sahip bu Yatay Dönüş Modülü, düz kanal parçaları arasındaki dönüş geçişini tamamlar. Kanal hattında kesintisiz ölçü standardı oluşturduğu için proje metrajı, montaj planı ve kablo güzergâhı düzeninde pratik bir çözüm sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• 90° yön değişimi: Kablo güzergâhında dik açılı yatay dönüşlerin düzenli biçimde kurulmasına yardımcı olur.
• UKS ölçü uyumu: 60 mm yükseklik ve 50 mm kanal genişliği için tasarlanmış Yatay Dönüş Modülü yapısındadır.
• Pregalvaniz yüzey: TS EN 10346 ve TS EN 10143 referanslı yüzey yapısı ile kapalı ve korunaklı tesisat güzergâhlarında kullanıma uygundur.
• R50 dönüş yarıçapı: Dönüş noktasında kompakt bir hat geometrisi oluşturur.
• 1,2 mm sac kalınlığı: Kanal hattında mekanik bütünlüğün korunmasına destek verir.
• Montaj slotları: Üzerindeki 7x17 mm oval montaj slotları, bağlantı elemanlarıyla uygulama esnekliği sağlar.

Teknik & Donanım Özellikleri

Bu Yatay Dönüş Modülü, aynı ölçüdeki düz UKS kanal elemanlarıyla birlikte seçildiğinde hat boyunca ölçüsel devamlılık sağlar. Dönüş noktası için kapak ihtiyacı olan projelerde 50 mm uyumlu dönüş modül kapağı ayrıca değerlendirilmelidir.

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montajdan önce kanal hattındaki yan yükseklik ve genişlik ölçülerinin sırasıyla 60 mm ve 50 mm olduğunu kontrol edin. Yatay Dönüş Modülü birleşimlerinde kanalları aynı eksende hizalayın; keskin kenar, çapak ve kabloya temas riski oluşturabilecek uygunsuzlukları giderin. Projede 060 UK-KM ek elemanı kullanılacaksa, her ek elemanı için dört adet M6x12 cıvata takımını planlayın. Kablo çekiminden önce tüm bağlantıların sıkılığını ve kapak kullanılacaksa kapak oturumunu kontrol edin.

Sıkça Sorulan Sorular

Bu Yatay Dönüş Modülü hangi ölçüdeki kanala uygundur?

60 mm kanal yüksekliği ve 50 mm kanal genişliği bulunan UKS seri hatlarda kullanılmalıdır.

Ürünün dönüş açısı ve yarıçapı nedir?

Ürün 90° yatay dönüş sağlar ve R50 dönüş yarıçapına sahiptir.

Ürün kapakla birlikte mi gelir?

Dönüş modülü kapağı, proje gereksinimine göre ayrıca seçilmelidir. Kapalı kanal uygulamalarında 50 mm uyumlu dönüş kapağı tercih edilebilir.

Bu ürünün ağırlığı nedir?

Bir adet ürünün yaklaşık ağırlığı 0,661 kg'dır. Üretim toleranslarına bağlı olarak ağırlıkta değişim görülebilir.
