EAE 3006109 060 CTH 100 ID İÇBÜKEY DÖNÜŞ MODÜLÜ
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3006109 060 CTH 100 ID İÇBÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3006109 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

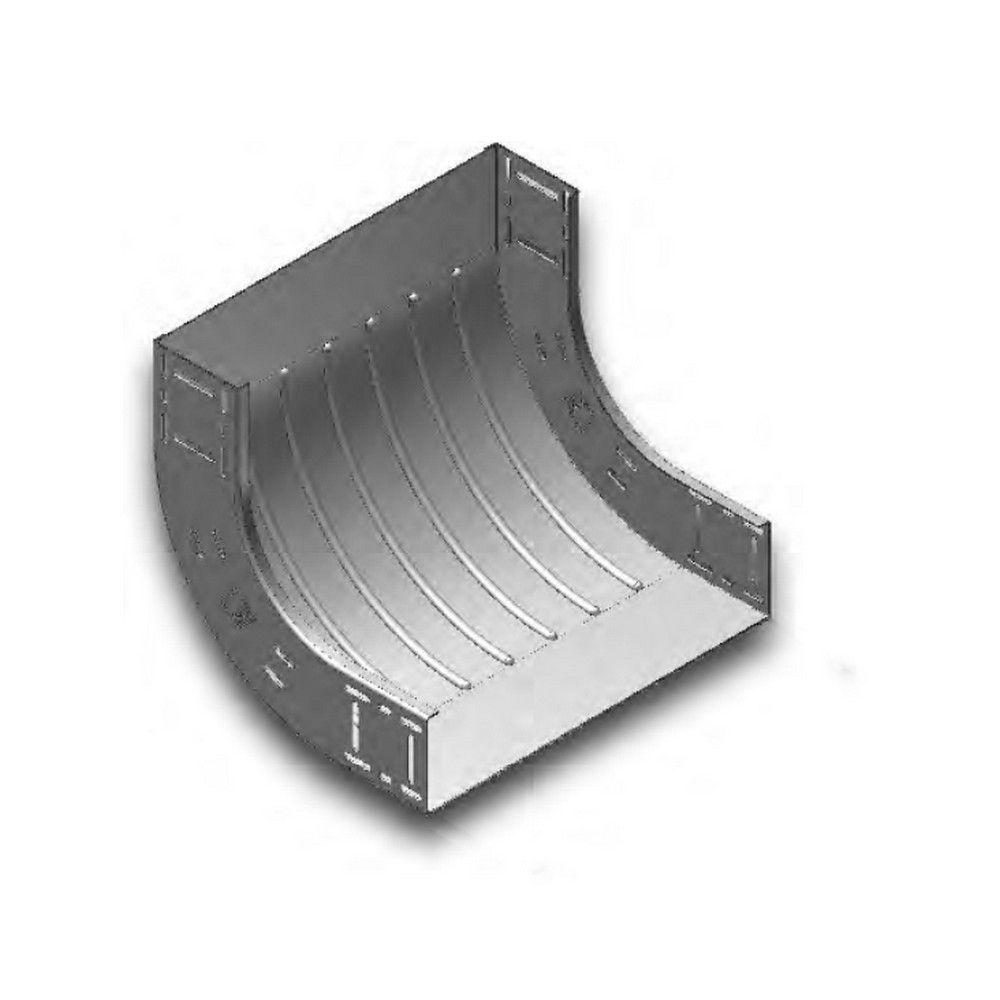

EAE 3006109 060 CTH 100 ID, kablo taşıma sistemlerinde kanal hattının iç yönünü 90° değiştirmek için kullanılan daldırma galvaniz bir İçbükey Dönüş Modülüdür. 60 mm kanal yüksekliği ve 100 mm kanal genişliği ile CTH tip kablo kanallarına uyumlu olarak tasarlanmıştır.
Bu İçbükey Dönüş Modülü, enerji dağıtım hatları, endüstriyel tesisler, üretim alanları, teknik hacimler ve elektrik altyapı güzergâhlarında kabloların düzenli şekilde yönlendirilmesine yardımcı olur. R=120 dönüş geometrisi, kanal hattında keskin yön değişimlerinin önüne geçerek daha kontrollü bir kablo yerleşimi sağlar.
İçbükey Dönüş Modülü Öne Çıkan Üstün Özellikler & Avantajları
- 90° dönüş geometrisi: İçbükey Dönüş Modülü, CTH kanal güzergâhında düzenli ve kontrollü yön değişimi oluşturur.
- 060x100 ölçü: 60 mm yükseklik ve 100 mm genişlik, uyumlu CTH kanal hatlarında kompakt uygulama sağlar.
- 1,5 mm sac kalınlığı: Kanal aksesuarının mekanik bütünlüğünü destekleyen sağlam gövde yapısı sunar.
- Daldırma galvaniz yüzey: TS EN ISO 1461 esaslı kaplama, endüstriyel kullanım koşullarında yüzey dayanımına katkı verir.
- Yaklaşık 1,615 kg/adet ağırlık: Taşıyıcı ve askı planlamasında dikkate alınabilecek katalog değeridir.
- CTH sistem uyumu: Düz kanal, kapak ve bağlantı elemanlarıyla birlikte bütünleşik kablo taşıma hattı kurulmasına yardımcı olur.
Teknik & Donanım Özellikleri
Bu İçbükey Dönüş Modülü için doğrulanan temel teknik bilgiler aşağıdaki tabloda verilmiştir.
| Özellik | Değer |
|---|---|
| Marka | EAE |
| Sipariş kodu | 3006109 |
| Ürün kodu | 060 CTH 100 ID |
| Kanal yüksekliği | 60 mm |
| Kanal genişliği | 100 mm |
| Sac kalınlığı | 1,5 mm |
| Dönüş açısı | 90° |
| Dönüş yarıçapı | R=120 |
| Kaplama | Daldırma galvaniz |
| Standart | TS EN ISO 1461 |
| Yaklaşık ağırlık | 1,615 kg/adet |
| Barkod | 8792022946054 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce kanalın H ve A ölçüleri kontrol edilmeli, 060 CTH 100 ID kodunun 60x100 mm kanal hattıyla eşleştiği doğrulanmalıdır. İçbükey Dönüş Modülü, düz kanal parçalarıyla uygun ek elemanları kullanılarak birleştirilmeli; bağlantı noktaları gevşemeye karşı kontrol edilmelidir. Kablo bükülme yarıçapları korunmalı, kanal kapağı ve taşıyıcı askı aralıkları uygulama projesine göre düzenlenmelidir.
Sıkça Sorulan Sorular
İçbükey Dönüş Modülü hangi ölçüdedir?
EAE 3006109 modeli 60 mm kanal yüksekliği, 100 mm kanal genişliği ve 1,5 mm sac kalınlığına sahiptir. Dönüş geometrisi 90° ve yarıçapı R=120 olarak belirtilmiştir.
Ürün hangi kanallarla uyumludur?
Ürün, CTH tip 060x100 mm kablo kanalı sistemiyle kullanılmak üzere tasarlanmıştır. Kapak ve bağlantı elemanları kanal hattının ölçüsüne göre ayrıca seçilmelidir.
Montajda hangi noktalar kontrol edilmelidir?
Ölçü eşleşmesi, bağlantı elemanlarının sıkılığı, taşıyıcı kapasitesi, kablo bükülme yarıçapı ve kapak uyumu montaj öncesinde kontrol edilmelidir.
