EAE 3006097 060 CTH 500 ID İÇBÜKEY DÖNÜŞ MODÜLÜ
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3006097 060 CTH 500 ID İÇBÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3006097 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

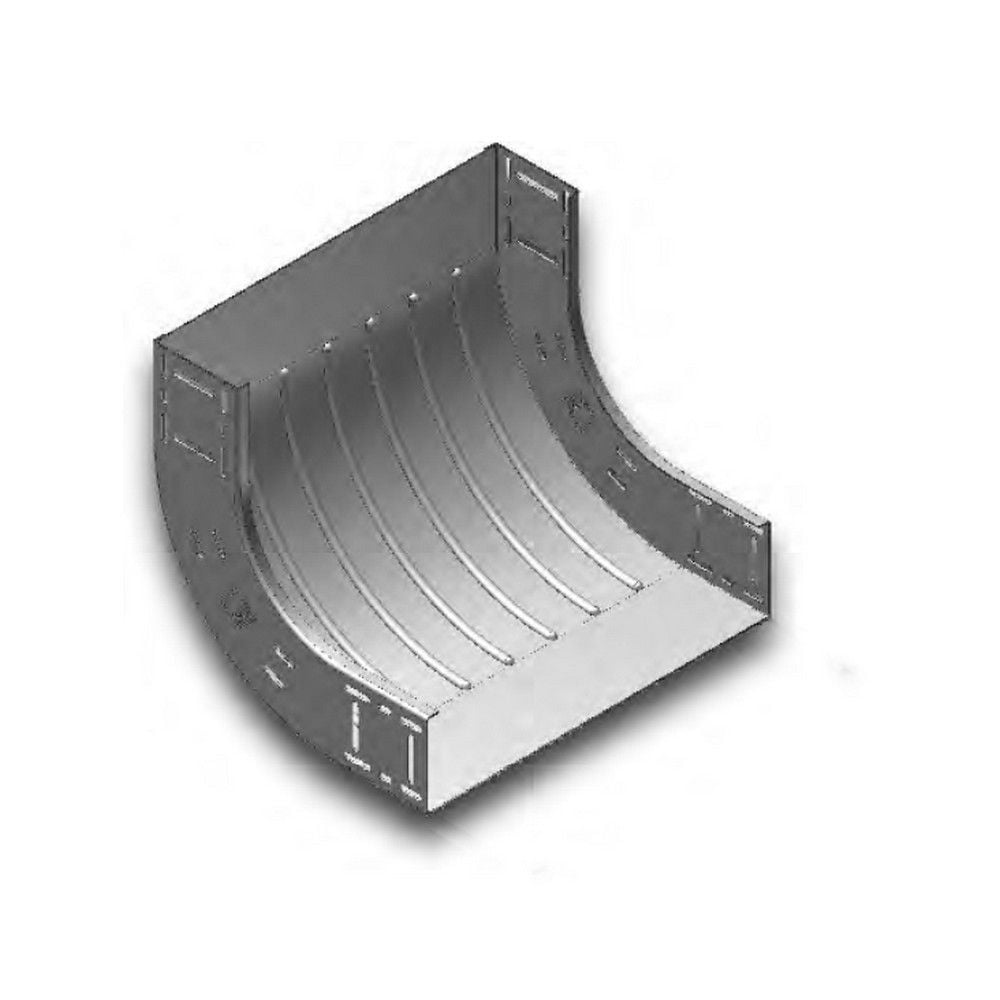

EAE 3006097 060 CTH 500 ID, kablo tavası güzergâhlarında 90° içbükey yön değişimi oluşturmak için kullanılan bir Kablo Kanalı Dönüş Modülüdür. 60 mm yüksekliğe ve 500 mm kanal genişliğine sahip CTH kanal sistemleriyle birlikte değerlendirilir. Enerji dağıtım hatları, fabrika altyapıları, makine ve üretim tesisleri, teknik hacimler, veri merkezleri ve ticari binalardaki kablo taşıma uygulamalarında düzenli bir dönüş geometrisi sağlar.
R=120 mm dönüş yarıçapı, kabloların keskin kırılmalar olmadan yön değiştirmesine yardımcı olur. Bu yapı sayesinde enerji, kumanda, otomasyon ve haberleşme kablolarının güzergâh bütünlüğü korunur. Geniş kesitli tesisatlarda kullanılan Kablo Kanalı Dönüş Modülü, düz kanal parçalarıyla birlikte projelendirilerek kablo tavası sisteminin devamlılığını destekler.
Öne Çıkan Üstün Özellikler & Avantajları
- 90° içbükey dönüş: Kablo güzergâhında kontrollü ve düzenli yön değişimi sağlar.
- 60 x 500 mm kanal uyumu: 060 CTH 500 ID ölçüsündeki geniş kablo kanallarıyla birlikte kullanılır.
- R=120 mm dönüş yarıçapı: Kabloların aşırı bükülme riskini azaltmaya yardımcı olur.
- 1,5 mm sac kalınlığı: Endüstriyel kablo taşıma uygulamalarında rijit ve dengeli yapı sunar.
- Sıcak daldırma galvaniz kaplama: TS EN ISO 1461 standardı doğrultusunda yüzey koruması sağlar.
- Yaklaşık 4,103 kg/adet ağırlık: Taşıyıcı ve bağlantı elemanlarının proje yüküne göre seçilmesini gerektirir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EAE |
| Ürün kodu | 3006097 |
| Ürün tipi | 060 CTH 500 ID içbükey dönüş modülü |
| Kanal yüksekliği | 60 mm |
| Kanal genişliği | 500 mm |
| Dönüş açısı | 90° |
| Dönüş yarıçapı | R=120 mm |
| Sac kalınlığı | 1,5 mm |
| Yüzey kaplaması | Sıcak daldırma galvaniz |
| Kaplama standardı | TS EN ISO 1461 |
| Yaklaşık ağırlık | 4,103 kg/adet |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montaj öncesinde düz kanal parçalarının 060 CTH 500 ölçüsüyle uyumlu olduğu kontrol edilmelidir. Kablo Kanalı Dönüş Modülü, uygun ek elemanları ve bağlantı parçalarıyla sabitlenmeli; taşıyıcı konsol aralıkları modül ağırlığı, kablo doluluk oranı ve toplam hat yüküne göre belirlenmelidir. Kablo bükülme yarıçapları özellikle enerji ve haberleşme kablolarında üretici değerlerine göre korunmalı, galvaniz kaplamada kesim veya darbe kaynaklı hasar varsa montaj sonrasında uygun koruma işlemi uygulanmalıdır.
Sıkça Sorulan Sorular
EAE 3006097 hangi kanal ölçüsüyle uyumludur?
Ürün, 60 mm kanal yüksekliğine ve 500 mm kanal genişliğine sahip 060 CTH 500 ID kanal sistemi için tasarlanmış Kablo Kanalı Dönüş Modülüdür.
Dönüş açısı ve yarıçapı nedir?
Modül 90° içbükey dönüş sağlar ve katalog ölçüsünde R=120 mm dönüş yarıçapına sahiptir.
Ürün hangi yüzey korumasına sahiptir?
Ürün sıcak daldırma galvaniz kaplamalıdır ve katalogda TS EN ISO 1461 standardı ile tanımlanır.
