Ürün Tanıtımı & Kullanım Alanları

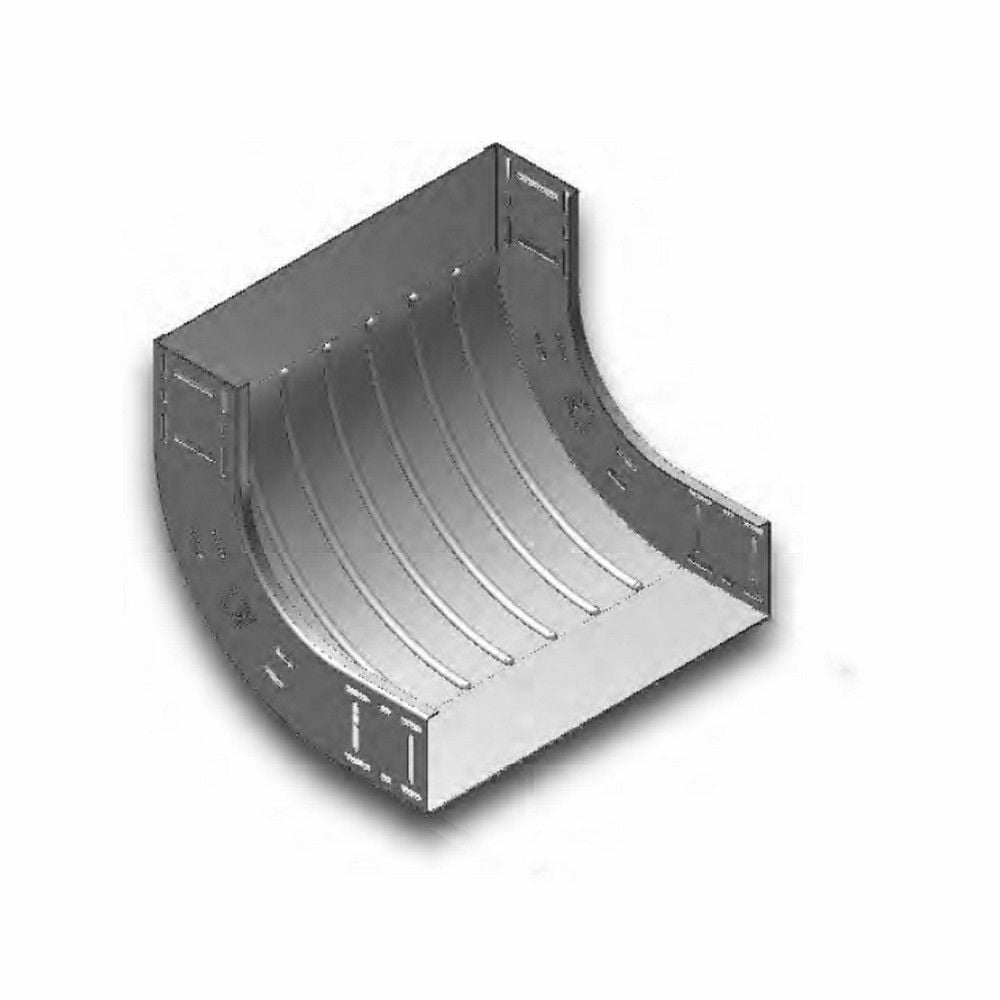

EAE 3006095 060 CTH 600 ID, E-Line CT kablo kanalı güzergâhında içe doğru 90° yön değişimi oluşturmak için kullanılan bir İçbükey Dönüş Modülüdür. 60 mm kanal yüksekliği ve 600 mm genişliğiyle aynı ölçüdeki kanal hattına göre seçilir; R120 dönüş geometrisi kablo güzergâhının düzenli biçimde yönlendirilmesine yardımcı olur. Pano odaları, ticari binalar, üretim tesisleri ve makine besleme hatlarındaki kablo taşıma düzenlerinde değerlendirilebilir.

Bu İçbükey Dönüş Modülü 1,5 mm sac kalınlığıyla üretilir ve katalogda imalat sonrası sıcak daldırma galvanizli CTH tipi olarak tanımlanır. Kanal sisteminin ölçülerine uygun dönüş parçası kullanılması, güzergâhın sürekliliğini ve montaj düzenini destekler. Katalogdaki yaklaşık parça ağırlığı 4,728 kg’dır; ağırlık için ±%10 değişim payı belirtilmiştir.

Öne Çıkan Üstün Özellikler & Avantajları

• 90° içbükey dönüş: Kablo kanalının içe yön değiştiren geçişini tamamlar.
• 600 mm kanal genişliği: 600 mm genişlikteki uyumlu E-Line CT hattı için tasarlanmıştır.
• 60 mm kanal yüksekliği: Mevcut kanal ölçüsüyle doğru eşleşme sağlar.
• R120 dönüş yarıçapı: Katalogda belirtilen geometriye göre güzergâh planlamasına imkân verir.
• 1,5 mm sac: Ürün ölçü tablosunda tanımlanan sac kalınlığıdır.
• Sıcak daldırma galvaniz: Katalog tanımına göre kaplama, imalat sonrasında uygulanır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montajdan önce kanal yüksekliğini, genişliğini ve dönüş yönünü sahadaki güzergâhla karşılaştırın; bu İçbükey Dönüş Modülü 60x600 mm kanal ölçüsü ve 90° iç dönüş için seçilmelidir. Parçaları uygun E-Line CT bağlantı elemanlarıyla birleştirin, ek yerlerini hizalayın ve taşıyıcıları dönüşün iki kolunu da destekleyecek şekilde konumlandırın. Kablo bükülme yarıçapı ve doluluk oranı için kablo üreticisinin ve proje şartnamesinin sınırlarını gözetin. Bağlantı donanımını ürün ve proje gerekliliklerine göre belirleyin.

Sıkça Sorulan Sorular

Bu İçbükey Dönüş Modülü hangi ölçüdeki kanala uygundur?

60 mm yüksekliğe ve 600 mm genişliğe sahip uyumlu E-Line CT kanal sistemiyle eşleştirilir; bağlantı öncesi mevcut kanal ölçülerini doğrulayın.

Dönüş açısı ve yarıçapı nedir?

Katalog tanımı 90° içbükey dönüş ve R120 yarıçapıdır.

Yaklaşık ağırlığı ne kadardır?

Katalogda parça başına yaklaşık 4,728 kg verilir ve ağırlığın ±%10 değişebileceği belirtilir.
