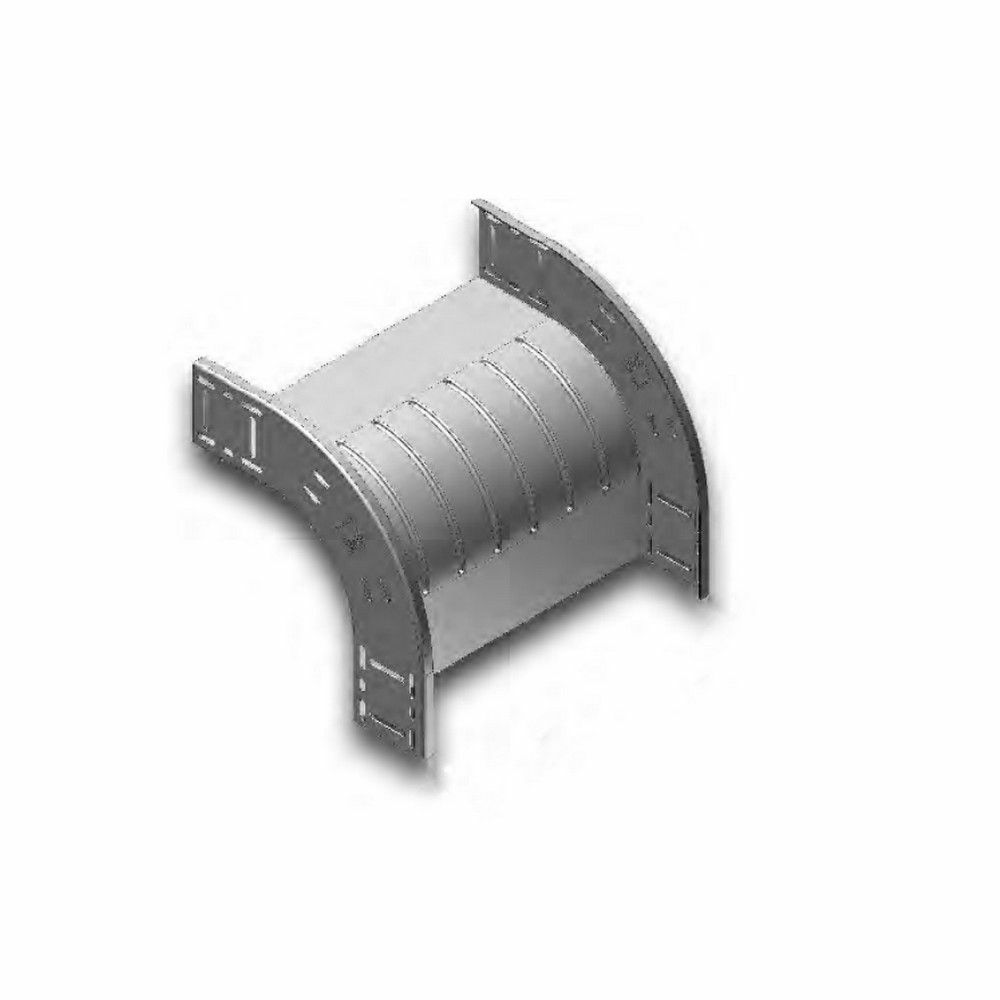

EAE 3006093 040 CTH 100 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3006093 040 CTH 100 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3006093 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EAE 3006093 040 CTH 100 DD, E-Line CT kablo taşıma sistemlerinde 90° yön değişimi oluşturmak için kullanılan sıcak daldırma galvanizli Kablo Kanalı Dönüş Modülüdür. Dışbükey geometriye sahip ürün, 40 mm kanal yüksekliği ve 100 mm kanal genişliği bulunan hatlarda düz kanal parçalarını düzenli biçimde birleştirir.
R=120 mm dönüş yarıçapı sayesinde enerji, kumanda, data ve zayıf akım kablolarının güzergâh değişimlerinde kontrollü bir geçiş sağlar. Kablo Kanalı Dönüş Modülü; endüstriyel tesislerde, enerji dağıtım alanlarında, makine hatlarında, teknik hacimlerde ve ticari yapılarda kablo güzergâhının dışa doğru yönlendirilmesi için tercih edilir.
Öne Çıkan Üstün Özellikler & Avantajları
- 90° dışbükey dönüş açısıyla Kablo Kanalı Dönüş Modülü uygulamalarında düzenli güzergâh değişimi sağlar.
- R=120 mm dönüş yarıçapı, kablo bükülme yarıçapının korunmasına yardımcı olur.
- 40x100 mm kanal ölçüsü, aynı kesitteki E-Line CT düz kanallarla sistem uyumu sunar.
- 1,5 mm sac kalınlığı, kanal dönüş bölgesinde mekanik dayanım sağlar.
- Sıcak daldırma galvaniz kaplama, TS EN ISO 1461 standardına göre korozyon dayanımı sunar.
- Yaklaşık 1,196 kg/ad ağırlığı sayesinde saha taşıması ve montajı pratiktir.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Marka | EAE |
| Seri | E-Line CT |
| Ürün tipi | Kablo Kanalı Dönüş Modülü |
| Modül tipi | DD dışbükey dönüş |
| Dönüş açısı | 90° |
| Dönüş yarıçapı | R=120 mm |
| Kanal yüksekliği H | 40 mm |
| Kanal genişliği A | 100 mm |
| Sac kalınlığı T | 1,5 mm |
| Kaplama | Sıcak daldırma galvaniz |
| Kaplama standardı | TS EN ISO 1461 |
| Yaklaşık ağırlık | 1,196 kg/ad |
| Sipariş kodu | 3006093 |
| Barkod | 8792022945972 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Kablo Kanalı Dönüş Modülü montajından önce mevcut kanalın H ve A ölçülerini kontrol edin. Dönüş parçası, 40x100 mm kesitteki düz kanal ile eşleştirilmeli; birleşimlerde uygun ek elemanı ve galvanizli bağlantı donanımı kullanılmalıdır. Kablolar çekilmeden önce kanalın askı aralıkları, dönüş bölgesindeki mekanik yük ve kabloların izin verilen minimum bükülme yarıçapı kontrol edilmelidir. Kablo Kanalı Dönüş Modülü, kablo güzergâhını yönlendirir; taşıyıcı sistemin toplam yük hesabı ayrıca yapılmalıdır.
Sıkça Sorulan Sorular
EAE 3006093 hangi kanal ölçüsüyle uyumludur?
Ürün, 40 mm yüksekliğe ve 100 mm genişliğe sahip E-Line CT kanal hatlarıyla kullanılmak üzere tasarlanmıştır.
Bu Kablo Kanalı Dönüş Modülü kaç derecelik dönüş sağlar?
DD tipi dışbükey modül 90° yön değişimi sağlar ve R=120 mm dönüş yarıçapına sahiptir.
Kaplama ve sac kalınlığı nedir?
Ürün 1,5 mm sac kalınlığına sahiptir ve sıcak daldırma galvaniz kaplamalıdır. Kaplama yapısı TS EN ISO 1461 standardına göre belirtilmiştir.
Ürün orijinal ve faturalı olarak mı gönderilir?
Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında gönderilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, EAE 3006093 Kablo Kanalı Dönüş Modülü ürününü marka ve sipariş kodu doğrulaması yapılarak temin eder. Ürünler orijinal ambalajında, adınıza faturalı ve uygun koruyucu paketleme ile sevk edilir. Proje miktarı, kanal ölçüsü veya alternatif dönüş yönü konusunda sipariş öncesinde teknik ekibimizden destek alabilirsiniz.
