EAE 3006089 040 CTH 200 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3006089 040 CTH 200 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3006089 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

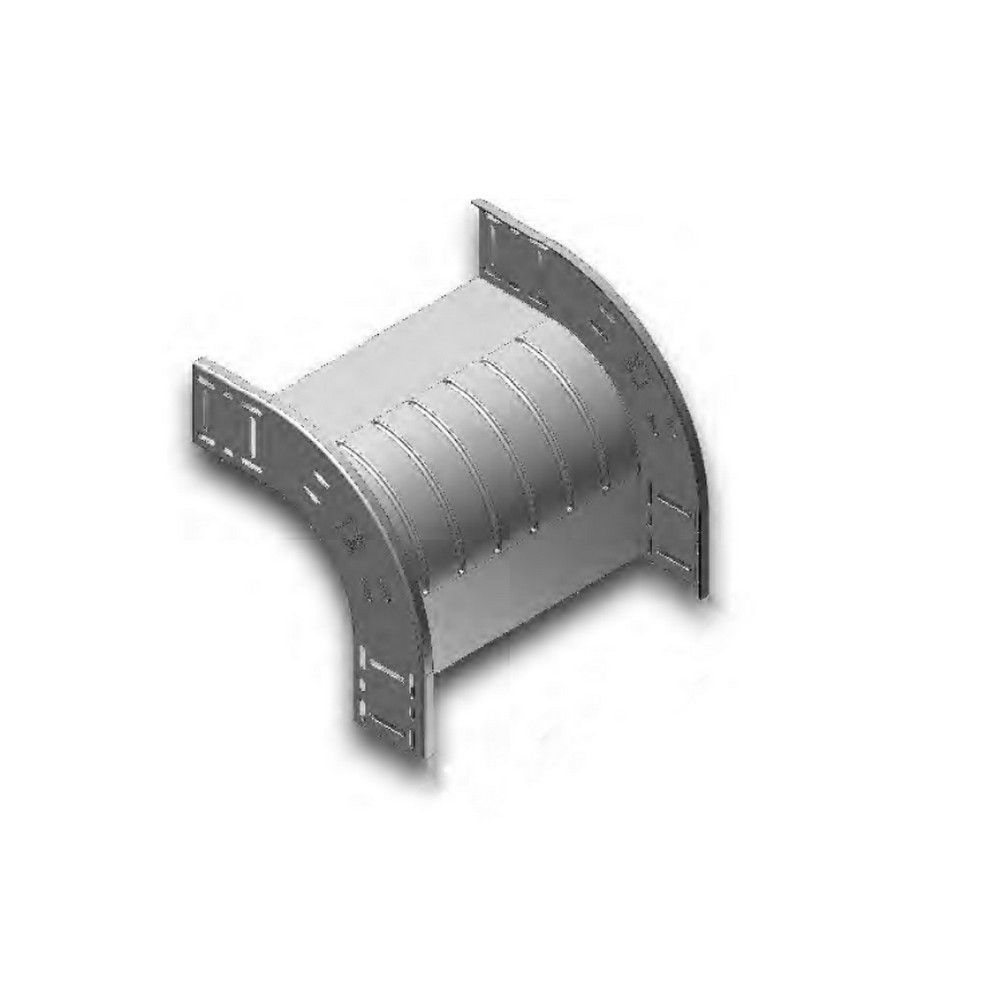

EAE 3006089 040 CTH 200 DD Dışbükey Dönüş Modülü, E-Line CT kablo kanalı ve kablo tavası sistemlerinde dışa doğru 90° yön değişimi oluşturmak için tasarlanmıştır. 40 mm kanal yüksekliği ve 200 mm kanal genişliği sayesinde 040 CTH 200 güzergâhlarıyla uyumlu şekilde kullanılır.
Bu Dışbükey Dönüş Modülü; enerji dağıtım hatları, endüstriyel tesisler, makine besleme güzergâhları, teknik hacimler ve kablo taşıma altyapılarında düzenli dönüş oluşturur. R=120 mm dönüş yarıçapı, kabloların keskin kırılmalar olmadan yönlendirilmesine yardımcı olur.
Öne Çıkan Üstün Özellikler & Avantajları
- Dışbükey Dönüş Modülü: 90° dış dönüş geometrisiyle kablo güzergâhlarında kontrollü yön değişimi sağlar.
- 40 mm yükseklik ve 200 mm genişlik: 040 CTH 200 kanal gövdeleriyle proje uyumunu kolaylaştırır.
- 1,5 mm sac kalınlığı: Kanal birleşimlerinde sağlam ve dengeli bir mekanik yapı sunar.
- R=120 mm dönüş yarıçapı: Kablo geçişlerinde daha düzenli bükülme ve yerleşim imkânı oluşturur.
- Sıcak daldırma galvaniz kaplama: TS EN ISO 1461 esaslarına uygun kaplama yapısıyla korozyon dayanımını destekler.
- Yaklaşık 1,707 kg/ad ağırlık: Proje metrajı, taşıma ve sevkiyat planlamasında kullanılabilecek teknik referans sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EAE |
| Ürün kodu | 3006089 |
| Model | 040 CTH 200 DD |
| Modül tipi | Dışbükey Dönüş Modülü |
| Dönüş açısı | 90° |
| Dönüş yarıçapı | R=120 mm |
| Kanal yüksekliği H | 40 mm |
| Kanal genişliği A | 200 mm |
| Sac kalınlığı T | 1,5 mm |
| Kaplama | Sıcak daldırma galvaniz |
| Standart | TS EN ISO 1461 |
| Yaklaşık ağırlık | 1,707 kg/ad |
| Barkod | 8792022945958 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Dışbükey Dönüş Modülü montajından önce mevcut kanalın H40 ve A200 ölçülerinde olduğu kontrol edilmelidir. Modül, düz kanal parçalarıyla aynı eksende hizalanmalı; H40 uygulamalarında katalog montajına uygun 4 adet M6x12 civata takımıyla bağlantı yapılmalıdır. Bağlantı noktaları dengeli sıkılmalı, galvaniz yüzeyde gereksiz kesim ve kaplama hasarı oluşturulmamalıdır. Kablo yoğunluğu yüksek hatlarda dönüş yarıçapı ve kablo bükülme sınırları ayrıca dikkate alınmalıdır.
Sıkça Sorulan Sorular
EAE 3006089 Dışbükey Dönüş Modülü hangi ölçüdedir?
Dışbükey Dönüş Modülü 40 mm yükseklik, 200 mm kanal genişliği ve 1,5 mm sac kalınlığına sahiptir. Ürün 90° dış dönüş ve R=120 mm yarıçapla çalışır.
Bu ürün kapakla birlikte mi kullanılır?
Kanal hattının üstten kapatılması isteniyorsa 040 CTH 200 DD uyumlu dönüş kapağı ayrıca planlanmalıdır. Kapak ve ek eleman seçimi kanal ölçüsüyle birlikte yapılmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Siparişler, ürün kodu ve ölçü uyumluluğu kontrol edilerek hazırlanır; garanti ve sevkiyat süreçleri üretici ve distribütör koşulları kapsamında yürütülür.
