EAE 3005792 040 CTH 400 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3005792 040 CTH 400 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3005792 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

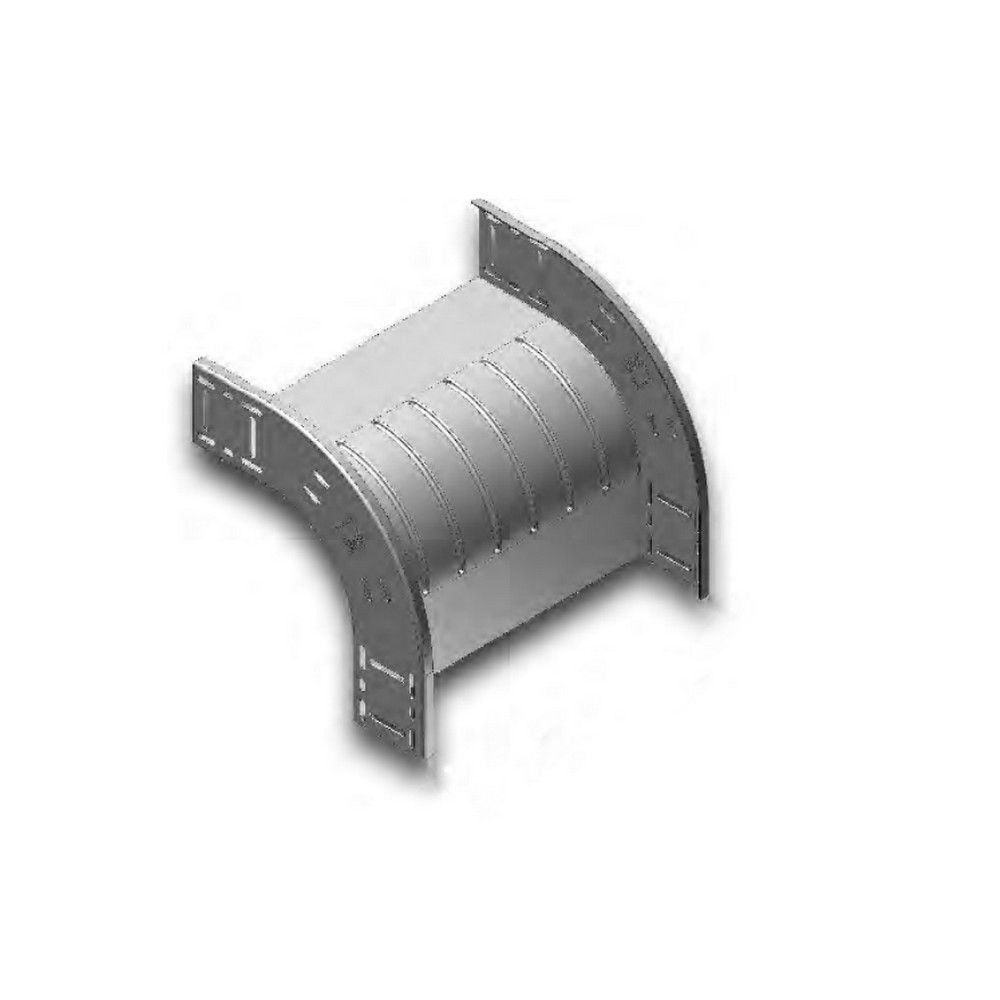

EAE 3005792 Dışbükey Dönüş Modülü, E-LINE CT kablo kanalı sistemlerinde hattın 90° dışbükey yön değişimini düzenli ve güvenli şekilde gerçekleştirmek için tasarlanmıştır. 040 CTH 400 DD kodu; 40 mm nominal kanal yüksekliğini, 400 mm kanal genişliğini ve dışbükey dönüş tipini ifade eder.
Dışbükey Dönüş Modülü; endüstriyel tesislerde, enerji dağıtım hatlarında, üretim alanlarında, makine odalarında ve teknik altyapı uygulamalarında kablo güzergâhının kesintisiz biçimde yönlendirilmesine yardımcı olur. R120 dönüş geometrisi, kabloların keskin bükülmelere maruz kalmadan kanal içinde kontrollü şekilde ilerletilmesini destekler.
Öne Çıkan Üstün Özellikler & Avantajları
- 90° dönüş: Kablo kanal hattında kontrollü dışbükey yön değişimi sağlar.
- 400 mm nominal genişlik: Uyumlu 040 CTH 400 kanal parçalarıyla proje bütünlüğü oluşturur.
- 40 mm nominal yükseklik: Aynı ölçü sınıfındaki kanal sistemleriyle doğru montaj eşleşmesi sunar.
- 1,5 mm sac kalınlığı: Kanal aksesuarı olarak sağlam ve dengeli mekanik yapı sağlar.
- R120 geometri: Dönüş bölgesinde kablo güzergâhının düzenli ilerlemesine yardımcı olur.
- Sıcak daldırma galvaniz: TS EN ISO 1461 standardına uygun kaplama ile yüzey koruması sağlar.
Teknik & Donanım Özellikleri
| Marka | EAE |
|---|---|
| Ürün kodu | 3005792 |
| Ürün tipi | 040 CTH 400 DD Dışbükey Dönüş Modülü |
| Dönüş açısı | 90° |
| Dönüş yarıçapı | R120 |
| Nominal kanal yüksekliği | 40 mm |
| Nominal kanal genişliği | 400 mm |
| Sac kalınlığı | 1,5 mm |
| Kaplama | Sıcak daldırma galvaniz |
| Kaplama standardı | TS EN ISO 1461 |
| Yaklaşık ağırlık | 2,726 kg/adet |
Belirtilen ağırlık katalog değeridir ve üretici dokümanında yaklaşık değer olarak verilmektedir.
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Dışbükey Dönüş Modülü montajından önce düz kanal parçalarının 40 mm yükseklik ve 400 mm genişlik ölçüleriyle uyumlu olduğu kontrol edilmelidir. Birleşim noktalarında uygun galvaniz bağlantı elemanları kullanılmalı, taşıyıcı ve askı aralıkları kablo yüküne göre belirlenmelidir. Dışbükey Dönüş Modülü üzerine kapak uygulanacaksa 040 CTH 400 kapak ölçüsüyle eşleştirme yapılması önerilir.
Sıkça Sorulan Sorular
Dışbükey Dönüş Modülü hangi kanal ölçüsüyle uyumludur?
Bu Dışbükey Dönüş Modülü, 40 mm yüksekliğe ve 400 mm genişliğe sahip uyumlu CTH kanal sistemiyle kullanılmak üzere tasarlanmıştır.
Dışbükey Dönüş Modülü hangi kaplama özelliğine sahiptir?
Ürün, TS EN ISO 1461 standardına uygun sıcak daldırma galvaniz kaplamaya sahiptir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Dışbükey Dönüş Modülü mağazamızdan orijinal EAE ürünü olarak, ürün kodu kontrol edilerek ve adınıza faturalı şekilde sevk edilir. Ürün, üretici ve distribütör tedarik koşullarına bağlı garanti kapsamında sunulur. Sevkiyat öncesinde model, ölçü ve adet kontrolleri yapılarak güvenli paketleme ile gönderim hazırlanır.
