EAE 3005748 060 CTH 500 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ
FIRSAT ÜRÜNÜ
| Ürün Adı | EAE 3005748 060 CTH 500 DD DIŞBÜKEY DÖNÜŞ MODÜLÜ |
| Stok Kodu | 3005748 |
| Marka | EAE |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

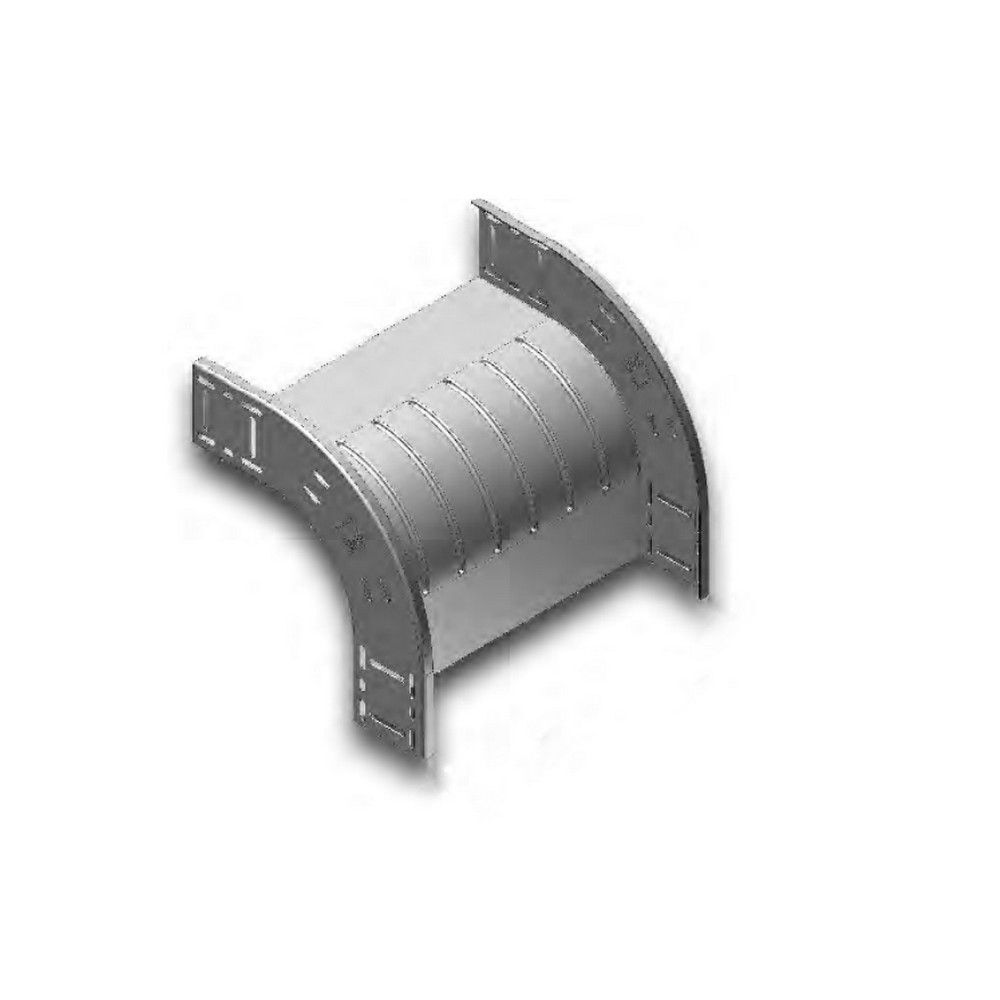

EAE 3005748, E-LINE CT kablo taşıma sistemlerinde kullanılan Dışbükey Dönüş Modülü çözümüdür. 060 CTH 500 DD kodlu bu parça, 60 mm yüksekliğe ve 500 mm genişliğe sahip metal kablo kanalı güzergâhlarında 90° yön değişimi oluşturmak için tasarlanmıştır.
500 mm genişlikteki kanal hatlarının köşe geçişlerinde kullanılan Dışbükey Dönüş Modülü, enerji kablolarının, kumanda kablolarının ve endüstriyel tesisat hatlarının düzenli şekilde yönlendirilmesine yardımcı olur. Ürün; fabrika, üretim tesisi, ticari bina, enerji dağıtım alanı, makine hattı ve teknik hacimlerdeki kablo kanalı uygulamalarında değerlendirilebilir.
Öne Çıkan Üstün Özellikler & Avantajları
- Dışbükey Dönüş Modülü geometrisi: Kablo kanalının 90° köşe geçişlerinde düzenli güzergâh oluşturur.
- 500 mm kanal genişliği: 060 CTH 500 DD ölçüsündeki kanal gövdeleriyle uyumlu bağlantı sağlar.
- 60 mm kanal yüksekliği: Proje ölçüsüne göre doğru aksesuar seçimini kolaylaştırır.
- R120 mm dönüş yarıçapı: Kabloların köşe bölgesinde kontrollü şekilde yön değiştirmesine yardımcı olur.
- 1,5 mm sac kalınlığı: Kanal sisteminde mekanik bütünlüğü ve bağlantı kararlılığını destekler.
- Daldırma galvaniz yüzey: TS EN ISO 1461 standardına uygun kaplama yapısıyla saha kullanımına yönelik dayanım sunar.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Marka | EAE |
| Ürün kodu | 3005748 |
| Ürün tanımı | 060 CTH 500 DD |
| Modül tipi | Dışbükey Dönüş Modülü |
| Kanal yüksekliği | 60 mm |
| Kanal genişliği | 500 mm |
| Sac kalınlığı | 1,5 mm |
| Dönüş açısı | 90° |
| Dönüş yarıçapı | R120 mm |
| Kaplama | Daldırma galvaniz |
| Kaplama standardı | TS EN ISO 1461 |
| Yaklaşık ağırlık | 3,439 kg/ad |
| Katalog çizim ölçüsü | H+220 mm; H=60 mm için 280 mm |
| Barkod | 8792022944111 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montaj öncesinde kanal yüksekliği, kanal genişliği ve dönüş yönü mutlaka kontrol edilmelidir. Dışbükey Dönüş Modülü, 060 CTH 500 DD ölçüsündeki uyumlu düz kanal parçalarıyla birleştirilmeli; ek noktalarında uygun bağlantı plakaları ve üreticiye uygun sabitleme elemanları kullanılmalıdır. Kablo çekimi sırasında R120 dönüş yarıçapına uyulması, kabloların gereksiz bükülmesini önler. Metal kanal sisteminde süreklilik ve topraklama bağlantıları proje kurallarına göre tamamlanmalıdır.
Sıkça Sorulan Sorular
Dışbükey Dönüş Modülü hangi kanal ölçüsüyle uyumludur?
EAE 3005748, 060 CTH 500 DD ölçüsündeki Dışbükey Dönüş Modülü ürünüdür. 60 mm kanal yüksekliği ve 500 mm kanal genişliği için kullanılır.
Ürünün dönüş açısı, yarıçapı ve kaplama tipi nedir?
Ürün 90° dönüş açısına, R120 mm yarıçapa ve TS EN ISO 1461 standardına uygun daldırma galvaniz kaplamaya sahiptir.
Montaj sırasında hangi ekipmanlarla birlikte kullanılmalıdır?
Uyumlu düz kanal parçaları, ek plakaları, bağlantı elemanları ve aynı ölçü ailesine uygun kapak aksesuarlarıyla birlikte kullanılmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen EAE 3005748, orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. EAE Dışbükey Dönüş Modülü için üretici veya distribütör garanti koşulları geçerlidir. Sipariş sırasında 3005748 ürün kodunun ve talep edilen adet bilgisinin belirtilmesi, proje sevkiyatının doğru hazırlanmasına yardımcı olur.
