Ürün Tanıtımı & Kullanım Alanları

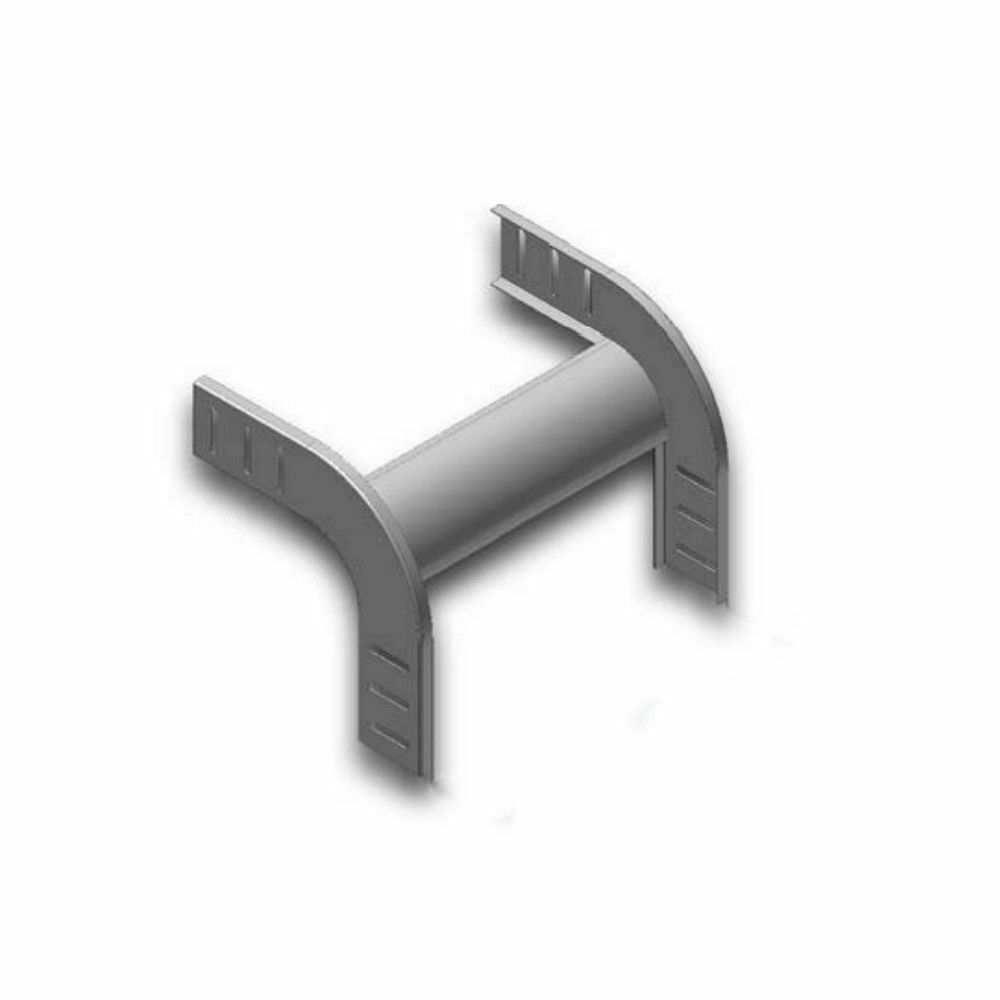

EAE 3001763 060 UKS 600 DD, 600 mm genişliğinde ve 60 mm yüksekliğindeki kablo kanalı hatlarında 90° dışbükey yön değişimi oluşturmak için kullanılan profesyonel bir Dış Bükey Dönüş Modülü çözümüdür. Ürün; enerji dağıtım sistemleri, fabrika tesisatları, ticari yapılar, makine besleme hatları ve geniş kesitli kablo güzergâhlarında düzenli ve kontrollü dönüş sağlamak üzere tasarlanmıştır.

R50 büküm yarıçapı, kabloların keskin açıya zorlanmadan yönlendirilmesine yardımcı olur. 1,2 mm pregalvaniz çelik sac gövdesi sayesinde ürün, EAE UKS kanal sistemiyle uyumlu bir mekanik dönüş elemanı olarak kullanılır. Bu Dış Bükey Dönüş Modülü, kanal hattında gereksiz kesim ve saha imalatı ihtiyacını azaltarak uygulama süresinin kısalmasına katkı sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 600 mm kanal genişliği ve 60 mm kanal yüksekliğiyle geniş kablo taşıma hatlarına uyumludur.
• 90° dışbükey dönüş geometrisi, kablo güzergâhında düzenli yön değişimi sağlar.
• R50 büküm yarıçapı, kablo bükülme sınırlarının korunmasına yardımcı olur.
• 1,2 mm pregalvaniz sac yapı, mekanik dayanım ve uzun süreli kullanım avantajı sunar.
• TS EN 10346 ve TS EN 10143 standartlarına uygun malzeme yapısıyla projelendirme süreçlerini destekler.
• Dış Bükey Dönüş Modülü formu, düz kanal parçalarıyla bütünleşik ve profesyonel bir kablo taşıma hattı oluşturur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montajdan önce kanal hattının H60 ve A600 ölçülerinde olduğu, sac kalınlığının 1,2 mm ile eşleştiği ve dönüş yönünün projeye uygun bulunduğu kontrol edilmelidir. Dış Bükey Dönüş Modülü, düz kanal parçalarına uygun bağlantı elemanlarıyla sabitlenmeli; birleşim yüzeylerinde çapak veya keskin kenar bırakılmamalıdır. Metalik süreklilik ve topraklama gereklilikleri proje standartlarına göre kontrol edilmeli, kablolar dönüş içinde ezilmeden ve minimum bükülme yarıçapı korunarak yerleştirilmelidir.

Sıkça Sorulan Sorular

EAE 3001763 Dış Bükey Dönüş Modülü hangi ölçüdeki kanallar içindir?

Ürün, 60 mm yüksekliğinde ve 600 mm genişliğinde EAE UKS kablo kanallarıyla kullanılmak üzere tasarlanmıştır. Dış Bükey Dönüş Modülü seçimi yapılırken kanal genişliği ve yükseklik ölçüsü birlikte kontrol edilmelidir.

Ürünün dönüş açısı ve yarıçapı nedir?

Modül 90° dışbükey dönüş sağlar ve R50 büküm yarıçapına sahiptir.

Sac kalınlığı ve yaklaşık ağırlığı nedir?

Ürün 1,2 mm kalınlığında pregalvaniz çelik sacdan üretilir ve yaklaşık 1,065 kg/ad ağırlığındadır. Katalog ağırlıkları üretim toleranslarına bağlı olarak değişebilir.

Hangi kapakla birlikte kullanılabilir?

600 mm genişlik ve 60 mm yükseklik ölçülerine uygun dışbükey dönüş kapağıyla birlikte kullanılabilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EAE 3001763 Dış Bükey Dönüş Modülü, mağazamızdan orijinal üretici ambalajı veya koruyucu sevkiyat ambalajı içinde, adınıza faturalı olarak gönderilir. Ürün tedariki üretici ve distribütör garanti koşulları çerçevesinde yürütülür. Sipariş sırasında ürün kodunu ve 060 UKS 600 DD tanımını belirtmeniz, doğru ürün eşleştirmesi ve hızlı sevkiyat için önemlidir.
