Ürün Tanıtımı & Kullanım Alanları

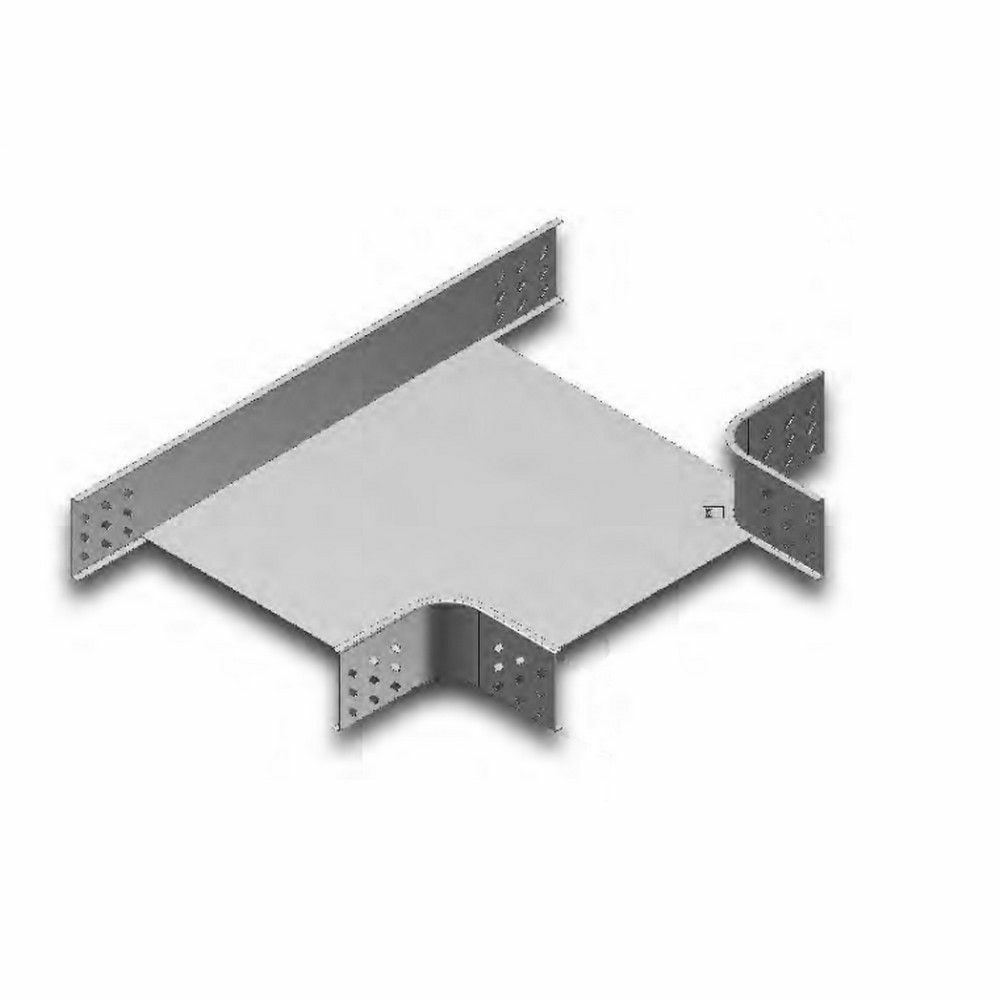

EAE 3000354 T Dönüş Modülü, EAE CTE serisi sıcak daldırma kablo kanalı hatlarında üç yönlü yatay dallanma oluşturmak için tasarlanmış bağlantı elemanıdır. H:60 mm kenar yüksekliği ve 200 mm A-B-C kanal ölçüsü sayesinde eş ölçülü ana hat ile branşman hatlarının düzenli biçimde birleştirilmesini sağlar. Enerji dağıtımı, otomasyon kablolaması, zayıf akım tesisatı, üretim hattı ve ticari bina uygulamalarında kablo güzergâhını planlı şekilde yönlendirmek için tercih edilir.

Hazır geometrili bu T Dönüş Modülü, sahada kanal kesme, ilave büküm yapma ve geçici bağlantı oluşturma ihtiyacını azaltır. T formundaki geçiş, kabloların kontrollü güzergâhta ilerlemesine yardımcı olurken bakım, ilave hat çekimi ve hat takibi süreçlerini de kolaylaştırır.

Öne Çıkan Üstün Özellikler & Avantajları

• T Dönüş Modülü formu: Aynı ölçüdeki üç kanal hattı arasında düzenli yatay dallanma oluşturur.
• H:60 mm uyumluluk: 60 mm kenar yüksekliğindeki CTE kanal sistemi için ölçü uyumu sunar.
• 200 mm kanal genişliği: A, B ve C yönlerinde 200 mm ölçülü kanal hatlarıyla kullanılmak üzere tasarlanmıştır.
• 1,2 mm sac kalınlığı: Modül gövdesinde mekanik dayanımı destekleyen sağlam yapı sağlar.
• Sıcak daldırma galvaniz yüzey: TS EN ISO 1461 standardına uygun kaplama ile korozyon dayanımını destekler.
• R50 geçiş geometrisi: Kablo güzergâhında daha kontrollü yön değişimi oluşturmaya yardımcı olur.

Doğru T Dönüş Modülü seçimi için mevcut kanalın kenar yüksekliği, kanal eni, kaplama tipi ve proje güzergâhı birlikte kontrol edilmelidir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu T Dönüş Modülü montajında kanal uçlarının aynı eksende, terazisinde ve çapaksız olmasına dikkat edilmelidir. H:60 kanal modül bağlantılarında M6x12 civata takımı kullanılır; T bağlantısındaki toplam bağlantı seti ihtiyacı ise birleştirilecek kanal uçlarının sayısına göre belirlenmelidir. Kablolar yerleştirilmeden önce tüm bağlantılar sıkılık, hizalama ve taşıyıcı sistem sabitlemesi açısından kontrol edilmelidir.

Sıkça Sorulan Sorular

EAE 3000354'ün ölçüleri ve malzeme yapısı nedir?

Ürün; 60 mm kenar yüksekliği, 200 mm A-B-C kanal ölçüsü ve 1,2 mm sac kalınlığına sahiptir. Sıcak daldırma galvaniz yüzeyi TS EN ISO 1461 standardına uygundur.

T Dönüş Modülü hangi kanal sistemlerinde kullanılır?

Bu T Dönüş Modülü, EAE CTE serisinde 60 mm kenar yüksekliğine ve 200 mm kanal genişliğine sahip sıcak daldırma kanal hatlarında T biçimli dallanma oluşturmak için kullanılır.

Montajda hangi bağlantı elemanları gerekir?

H:60 kanal modül bağlantısında M6x12 civata takımı kullanılır. Projedeki birleşim noktası sayısına göre civata, somun ve pul miktarı ayrıca hesaplanmalıdır.
