Ürün Tanıtımı & Kullanım Alanları

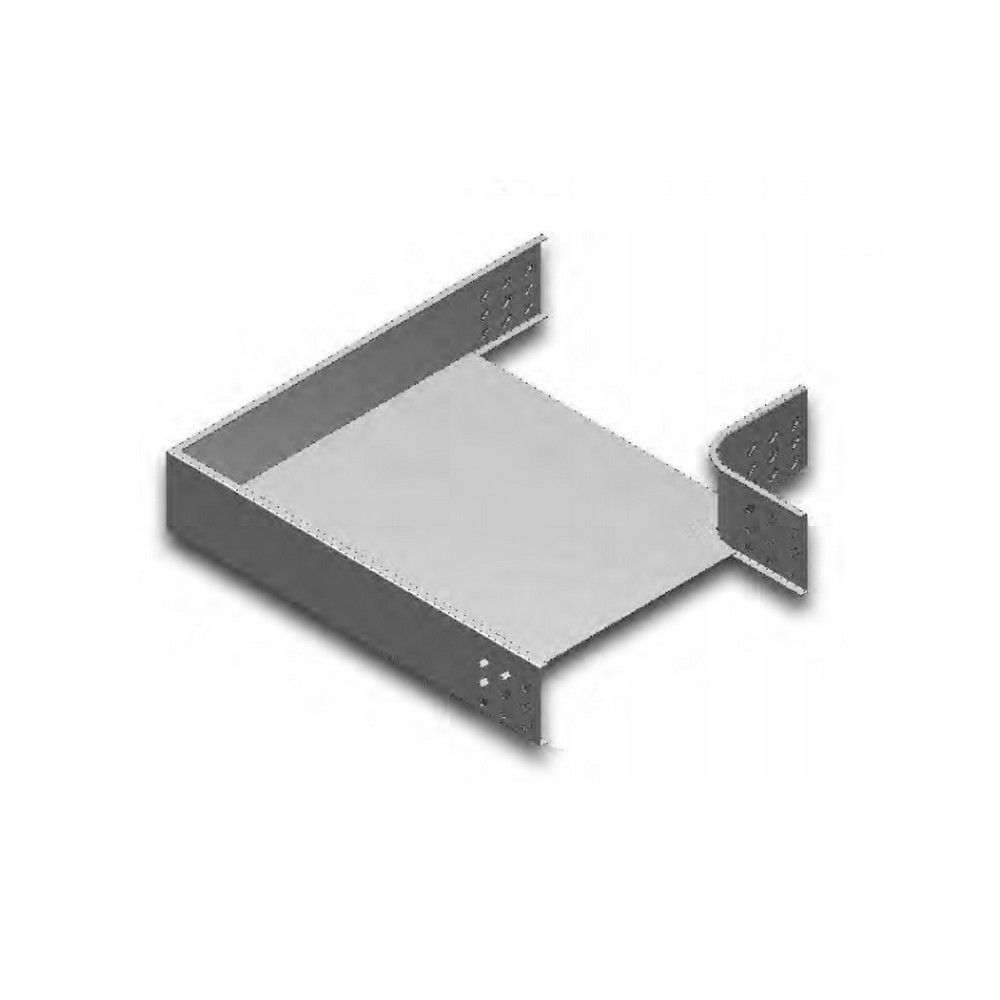

EAE 3000311 Yatay Dönüş Modülü, E-Line CT kablo kanalı sistemlerinde hattın 90° yatay olarak yön değiştirmesini sağlayan sıcak daldırma galvanizli kanal aksesuarıdır. 60 mm kanal yüksekliği ve 200 mm kanal genişliği, aynı ölçüdeki düz kablo kanallarıyla düzenli ve uyumlu bir güzergâh oluşturur.

Bu Yatay Dönüş Modülü; endüstriyel tesislerde, enerji dağıtım alanlarında, üretim hatlarında, makine besleme güzergâhlarında, ticari yapılarda ve teknik hacimlerde güç, kumanda ve haberleşme kablolarının kontrollü biçimde taşınması için kullanılır. Hazır 90° geometri, sahada kesim ve büküm ihtiyacını azaltarak montaj standardını yükseltir.

Öne Çıkan Üstün Özellikler & Avantajları

• Yatay Dönüş Modülü geometrisi: Kablo kanalında düzgün ve kontrollü 90° yön değişimi sağlar.
• Ölçü uyumu: 60 mm yükseklik ve 200 mm genişlik, aynı ölçüdeki E-Line CT kanal parçalarıyla uyumlu çalışır.
• Sıcak daldırma galvaniz: TS EN ISO 1461 esaslarına uygun yüzey koruması ile korozyon direncini destekler.
• 1,2 mm sac kalınlığı: Standart endüstriyel kablo taşıma uygulamalarında sağlam ve rijit bir yapı sunar.
• R50 dönüş geometrisi: Kabloların keskin köşe yerine kontrollü bir yarıçapla yönlendirilmesine yardımcı olur.
• Hazır modül tasarımı: Saha imalatını, ölçüm süresini ve montajdaki hata riskini azaltır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Yatay Dönüş Modülü montajından önce düz kanal genişliği, kanal yüksekliği ve sac kalınlığı kontrol edilmelidir. Modül, düz kanal parçalarıyla aynı kotta hizalanmalı; bağlantılar uygun kablo kanalı birleştirme elemanları ve cıvata-somun takımlarıyla sabitlenmelidir. Kablo bükülme yarıçapları, özellikle enerji ve haberleşme kablolarında üretici kurallarına göre korunmalı; dönüş bölgesi taşıyıcı konsola yakın desteklenerek aşırı mekanik yük oluşması önlenmelidir.

Sıkça Sorulan Sorular

Yatay Dönüş Modülü hangi ölçüdeki kanal sistemiyle uyumludur?

Bu Yatay Dönüş Modülü, 60 mm kanal yüksekliği ve 200 mm kanal genişliğine sahip E-Line CT kablo kanalı güzergâhları için seçilmelidir.

Ürünün kaplaması ve sac kalınlığı nedir?

Ürün 1,2 mm sac kalınlığına ve TS EN ISO 1461 standardına göre sıcak daldırma galvaniz kaplamaya sahiptir.

Yatay Dönüş Modülü kapağı ürünle birlikte gelir mi?

Yatay Dönüş Modülü, dönüş gövdesi olarak sunulur. Dönüş kapağı ve kanal birleştirme aksesuarları proje ihtiyacına göre ayrıca seçilmelidir.

Bu Yatay Dönüş Modülü nerelerde kullanılır?

Endüstriyel tesis, ticari yapı, enerji dağıtım alanı, üretim hattı, makine panosu besleme güzergâhı ve teknik hacimlerde kablo kanalı yönlendirmesi için kullanılır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Bu Yatay Dönüş Modülü mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir. Sipariş hazırlığında ürün kodu, kanal ölçüsü ve dönüş yönü kontrol edilerek pano imalatı ve saha montajı ihtiyaçlarına uygun teslimat sağlanır.
