Ürün Tanıtımı & Kullanım Alanları

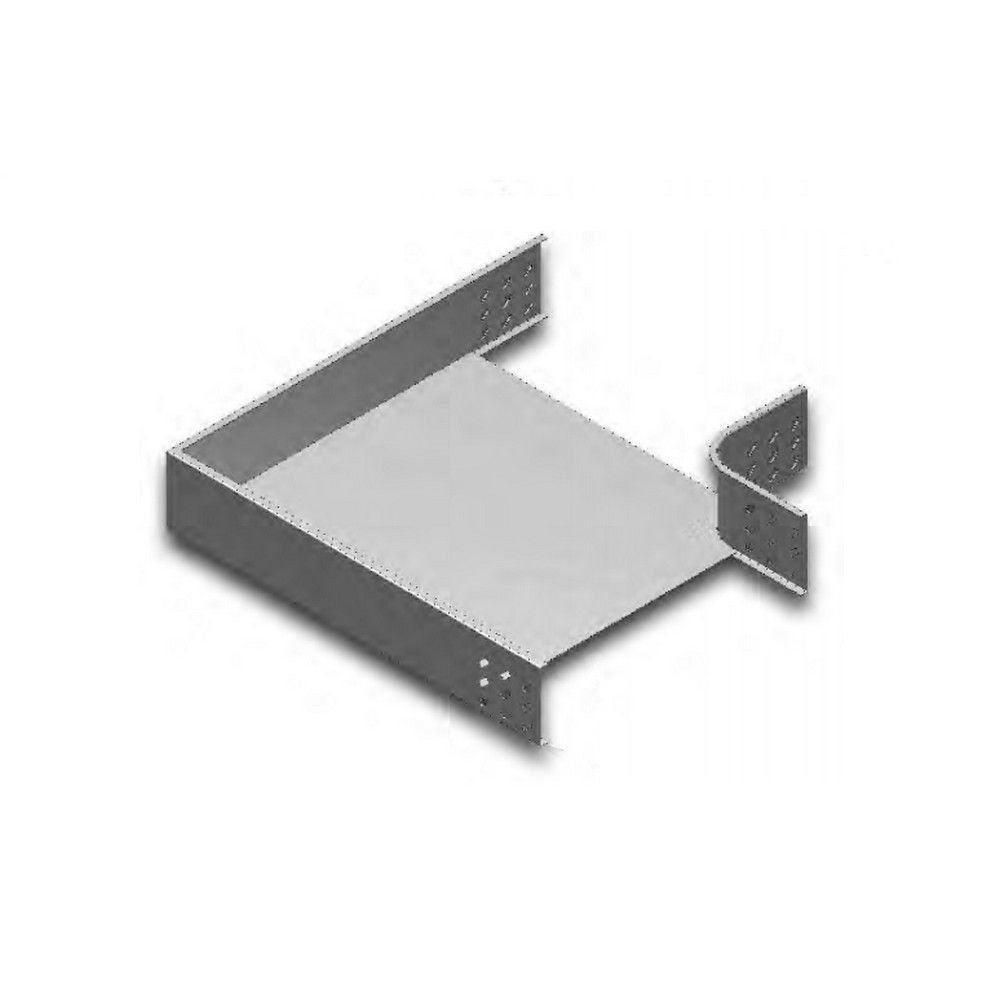

EAE 3000293 040 CTE 200 YD Yatay Dönüş Modülü, E-LINE CT kablo taşıma sistemlerinde 200 mm genişliğindeki yatay kanal güzergâhını 90° çevirmek için tasarlanmıştır. 40 mm kanal yüksekliği ve 1,2 mm sac kalınlığı; enerji, kuvvetli akım, otomasyon, kontrol ve data kablolarının düzenli biçimde yönlendirilmesine yardımcı olur.

Sıcak daldırma galvaniz kaplamalı Yatay Dönüş Modülü, endüstriyel tesisler, fabrika hatları, ticari yapılar, elektrik odaları ve makine besleme güzergâhlarında kullanılabilir. R50 dönüş yarıçapı, kabloların keskin bir açıya zorlanmasını azaltırken hazır modül yapısı sahada kesim ve şekillendirme ihtiyacını düşürür.

Öne Çıkan Üstün Özellikler & Avantajları

• Yatay Dönüş Modülü, 200 mm kanal genişliğinde düzgün ve kontrollü 90° yön değişimi oluşturur.
• 40 mm kanal yüksekliği, E-LINE CT sistemindeki uyumlu düz kanal ve kapaklarla birlikte kullanılabilir.
• 1,2 mm sac kalınlığı, kablo taşıma uygulamalarında dengeli mekanik dayanım sağlar.
• Sıcak daldırma galvaniz kaplama, korozyona karşı koruma ve uzun süreli yüzey dayanımı sunar.
• R50 dönüş yarıçapı, kablo bükülme yarıçaplarının korunmasına ve daha düzenli kablo yerleşimine yardımcı olur.
• H40 ürün grubunda tek sıra delikli yapı, bağlantı ve montaj çalışmalarında pratiklik sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montajdan önce kanalın 40 mm yüksekliğinde ve 200 mm genişliğinde olduğu kontrol edilmelidir. Yatay Dönüş Modülü ile düz kanal arasındaki birleşimlerde uygun ek parçaları ve bağlantı elemanları kullanılmalı, bağlantı noktalarında keskin çapak bırakılmamalıdır. Kabloların dönüş içinde sıkıştırılmaması, üretici kablo bükülme yarıçaplarının korunması ve metal parçalar arasında elektriksel sürekliliğin sağlanması gerekir. Ağır kablo yüklerinde dönüş bölgesi, uygun konsol ve askı elemanlarıyla desteklenmelidir.

Sıkça Sorulan Sorular

Yatay Dönüş Modülü hangi ölçüdeki kanalla uyumludur?

Bu Yatay Dönüş Modülü, 40 mm kanal yüksekliğine ve 200 mm kanal genişliğine sahip 040 CTE 200 hatları için tasarlanmıştır. Sipariş öncesinde mevcut kanal ölçüsü mutlaka kontrol edilmelidir.

Ürün hangi kaplama ve standartla sunulur?

Bu Yatay Dönüş Modülü, sıcak daldırma galvaniz yüzeye sahiptir ve TS EN ISO 1461 standardı esas alınarak tanımlanır. Galvaniz kaplama, kablo taşıma sistemlerinde yüzey dayanımını artırır.

Montaj sırasında ek bağlantı elemanı gerekir mi?

Güvenli ve düzgün bir sistem oluşturmak için düz kanal ile dönüş parçası arasındaki birleşimlerde sisteme uygun ek ve bağlantı elemanlarının kullanılması tavsiye edilir. Projeye göre kapak, konsol ve askı aksesuarları da seçilmelidir.
