Ürün Tanıtımı & Kullanım Alanları – Termik Röle

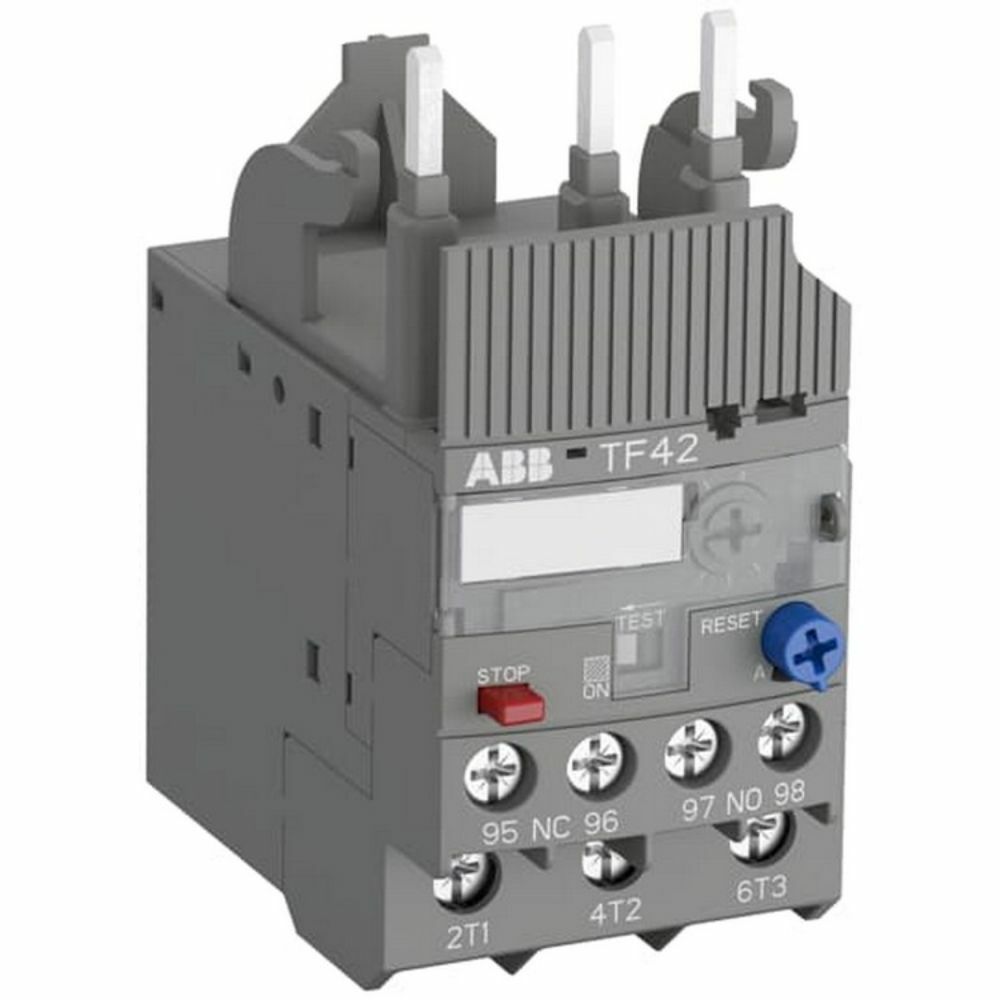

ABB TF42-4.2, 3,1A ile 4,2A arasındaki üç fazlı veya uygun bağlantıyla tek fazlı motor devrelerinde aşırı yük ve faz kaybı koruması için tasarlanmış elektromekanik bir Termik Röle çözümüdür. Motor yol verme panolarında kontaktörle birlikte çalışır; pompa, fan, konveyör, küçük kompresör ve makine yardımcı tahriklerinde motorun anma akımına göre hassas koruma ayarı yapılmasını sağlar.

Sınıf 10 açma karakteristiğine sahip bu Termik Röle, uzun süreli aşırı akımda kontaktör bobin devresini keserek motoru devreden çıkarır. Faz kaybına duyarlı yapısı, sıcaklık kompanzasyonu ve ön yüzdeki açma göstergesi sayesinde saha arızalarının daha hızlı tespit edilmesine yardımcı olur.

Öne Çıkan Üstün Özellikler & Termik Röle Avantajları

• 3,1-4,2A ayar aralığı: Motor etiket akımına göre doğrudan ayarlanabilir koruma skalası sunar.
• Sınıf 10 açma: Standart motor yol verme uygulamalarında kontrollü ve güvenilir aşırı yük açması sağlar.
• 1NC + 1NO yardımcı kontak: 95-96 kontağı kontaktörü durdurur; 97-98 kontağı arıza ikazı veya otomasyon sinyali için kullanılabilir.
• Manuel veya otomatik reset: İşletme prosedürüne göre tekrar devreye alma yöntemi seçilebilir.
• TEST, STOP ve durum göstergesi: Bakım, devreye alma ve arıza kontrol süreçlerini kolaylaştırır.
• Kontaktöre doğrudan montaj: Bu Termik Röle, ABB AF09-AF38 kontaktörlerle kompakt motor starter yapısı oluşturur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Termik Röle AF kontaktörün alt bölümüne doğrudan oturtulup ana devre terminal vidaları sıkılarak monte edilir. Ayar skalasını motorun etiket akımına getirin; 95-96 NC kontağını kontaktör bobin devresine seri bağlayın. Kısa devreye karşı üst koruma elemanını devre koordinasyonuna uygun seçin, ana devre bağlantılarında 12 mm soyma payına ve 1,5-2,5 Nm tork aralığına uyun. Enerji altında bağlantı, ayar veya reset işlemi yapmayın.

Sıkça Sorulan Sorular

Bu Termik Röle motoru hangi arızalara karşı korur?

Ürün, motoru sürekli aşırı yüke ve faz kaybına karşı korur. Kısa devre koruması sağlamadığından devrede uygun sigorta veya motor koruma şalteri ayrıca bulunmalıdır.

Reset seçimi nasıl yapılır?

Manuel reset, arıza sebebi kontrol edildikten sonra yetkili personelin tekrar devreye alma yapması gereken uygulamalar için uygundur. Otomatik reset ise proses şartları değerlendirilerek tercih edilmelidir.

Tek fazlı motorlarda kullanılabilir mi?

Üç kutuplu akım yolu uygun bağlantı şemasına göre kullanılarak tek fazlı motor uygulamalarında da değerlendirilebilir. Nihai bağlantı, motor akımı ve uygulama projesine göre yetkin elektrik personeli tarafından yapılmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

ABB TF42-4.2 ürününü mağazamızdan orijinal ambalajında, adınıza faturalı şekilde temin edebilirsiniz. Projenize uygun akım aralığı, kontaktör uyumu ve motor koruma koordinasyonu için teknik ekibimizden destek alabilirsiniz.
