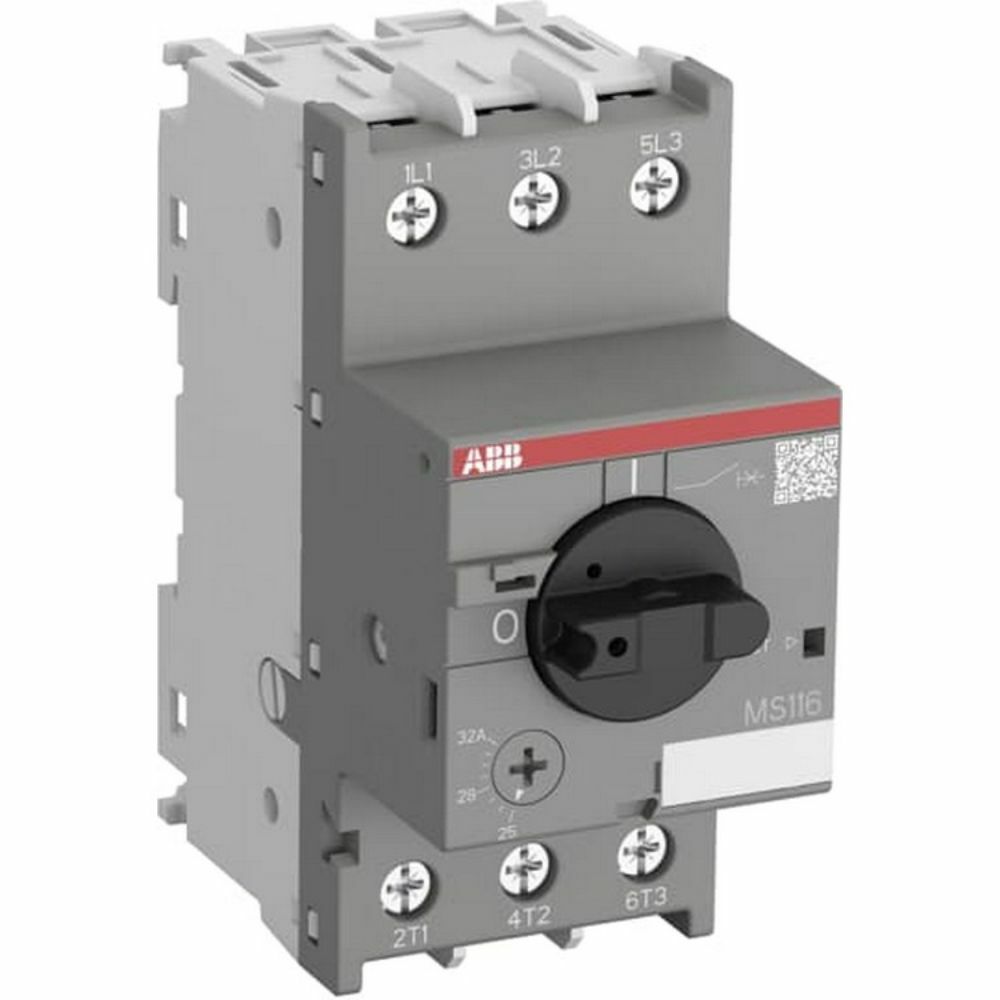

ABB MS116-20 MOTOR KORUMA ŞALTERİ
KDV Dahildir.
x
590,27 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | ABB MS116-20 MOTOR KORUMA ŞALTERİ |
| Stok Kodu | 1SAM250000R1013 |
| Marka | ABB |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
ABB MS116-20, 16A ile 20A arasındaki üç fazlı motor devrelerinde el ile açma-kapama, aşırı yük ve kısa devre korumasını tek gövdede birleştiren kompakt bir Motor Koruma Şalteri çözümüdür. 400V AC-3 kullanım kategorisinde 7,5 kW motor gücü için uygun olan cihaz; makine kumanda panoları, pompa ve fan uygulamaları, konveyörler, havalandırma sistemleri ile küçük motor kontrol merkezlerinde güvenle tercih edilir.
Termik ve manyetik açma fonksiyonlarını bir arada sunan Motor Koruma Şalteri, motor etiket akımına göre 16-20A arasında ayarlanarak aşırı yük kaynaklı ısınma riskinin azaltılmasına yardımcı olur. Üç kutuplu ana devre yapısı, faz kaybı riski bulunan motor beslemelerinde koruma zincirinin önemli bir parçasını oluşturur.
Öne Çıkan Üstün Özellikler & Avantajları
- 16-20A ayar aralığı: Motorun nominal akımına uygun hassas termik koruma ayarı yapılmasını sağlar.
- 7,5 kW motor uygulaması: 400V AC-3 kategorisinde üç fazlı motor devreleri için uygundur.
- 300A ani manyetik açma: Kısa devre durumlarında hızlı açma karakteristiği sunar.
- 400V'de 10 kA Ics / 16 kA Icu: Uygun kısa devre koordinasyonuna sahip endüstriyel panolarda güvenilir koruma sağlar.
- 45 mm kompakt genişlik: Dar pano alanlarında düzenli ray yerleşimine katkı verir.
- Vida terminalli Motor Koruma Şalteri: Kontrollü sıkma torku ile sağlam ana devre bağlantısı kurulmasına yardımcı olur.
Teknik & Donanım Özellikleri
| Marka / Seri | ABB MS116 |
|---|---|
| Model | MS116-20 |
| Ürün Kodu | 1SAM250000R1013 |
| Ürün Tipi | Motor Koruma Şalteri |
| Ayar Aralığı | 16-20A |
| Kutup Sayısı | 3P |
| Anma Çalışma Gerilimi | 690V AC |
| Anma Çalışma Akımı | 20A |
| Motor Gücü | 400V AC-3'te 7,5 kW |
| Kısa Devre Kesme Kapasitesi Ics | 400V AC'de 10 kA |
| Nihai Kesme Kapasitesi Icu | 400V AC'de 16 kA |
| Ani Manyetik Açma Ayarı | 300A |
| Trip Sınıfı | 10A |
| Terminal Tipi | Vida terminalli |
| Terminal Sıkma Torku | 2 N·m |
| İletken Soyma Uzunluğu | 10 mm |
| Montaj Tipi | 35 mm DIN ray, IEC 60715 uyumlu |
| Gövde Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | -25°C ile +70°C |
| Ölçüler | 45 x 97,8 x 85,4 mm |
| Standartlar | IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Motor Koruma Şalteri montajında motor etiketindeki nominal akım esas alınmalı ve ön yüzdeki ayar düğmesi 16-20A çalışma bandında doğru değere getirilmelidir. Besleme uçları L1-L2-L3, motor çıkış uçları ise T1-T2-T3 yönünde projeye uygun bağlanmalıdır. DIN ray montajı sonrasında ana devre terminalleri 2 N·m torkla sıkılmalı, iletkenler 10 mm soyulmalı ve enerjilendirme öncesinde faz sırası ile koruma koordinasyonu yetkili teknik personel tarafından kontrol edilmelidir.
Sıkça Sorulan Sorular
Bu Motor Koruma Şalteri hangi motor akımında kullanılmalıdır?
ABB MS116-20, nominal çalışma akımı 16A ile 20A arasında olan motorlarda kullanılmalıdır. En doğru ayar, motor etiket akımına göre yapılır.
MS116-20 kısa devre koruması sağlar mı?
Evet. Cihazın 300A ani manyetik açma mekanizması kısa devre akımına hızlı tepki verir; ayrıca termik mekanizma aşırı yük koruması sağlar.
Motor Koruma Şalteri kontaktör olmadan çalışır mı?
Yerel ve manuel açma-kapama gereken uygulamalarda doğrudan kullanılabilir. Uzaktan kumanda, otomatik çalışma veya sık devreye alma gereken projelerde kontaktör ve uygun kumanda elemanlarıyla birlikte kullanılmalıdır.
