| Ürün Adı | ABB HKF1-11 ÜST KONTAKT BLOĞU |
| Stok Kodu | 1SAM201901R1001 |
| Marka | ABB |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

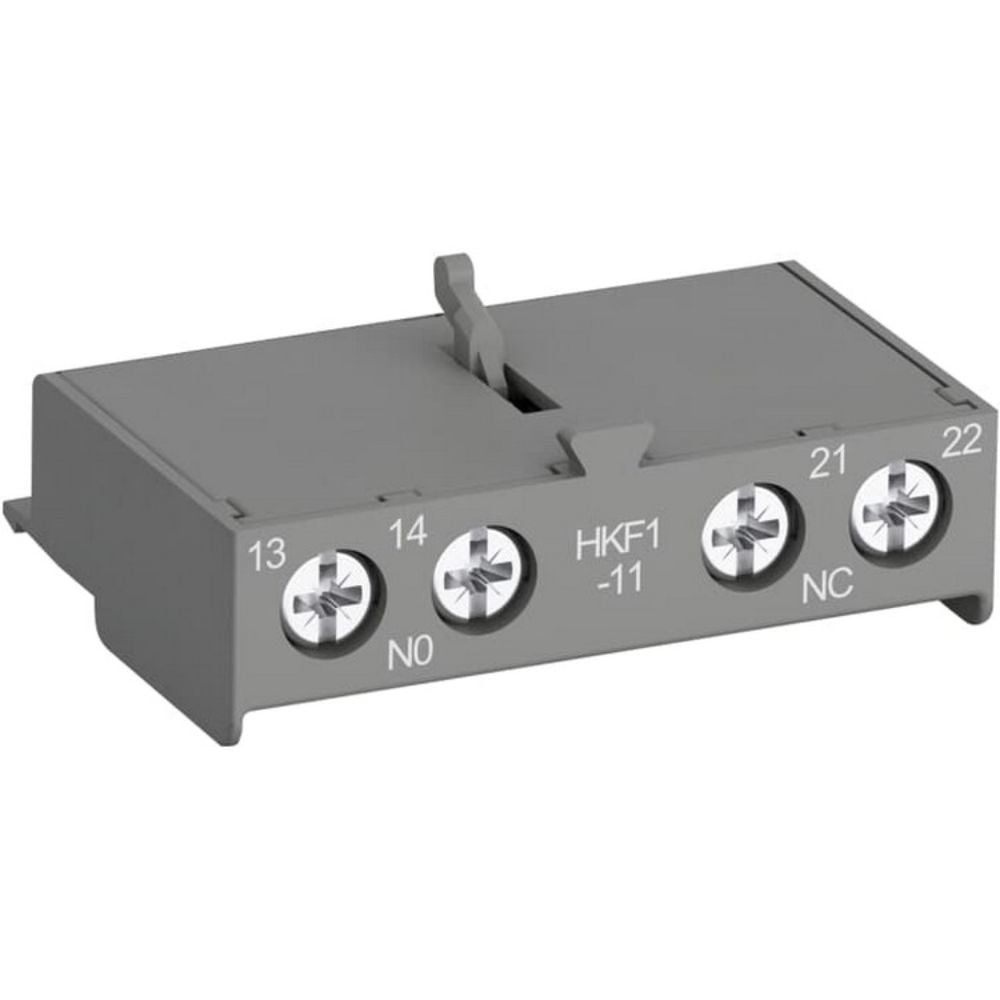

ABB HKF1-11 Yardımcı Kontakt Bloğu, MS116, MS132 ve MO132 serisi manuel motor koruma şalterlerine ilave kumanda ve durum bilgisi kazandırmak için tasarlanmış ön montajlı aksesuardır. Aynı gövdede bulunan 1NA+1NK kontak düzeni; motor devrede, duruş, izin, kilitleme ve arıza dışı durum bildirimleri için esnek yardımcı devre kurgusu oluşturur.
Endüstriyel makine panoları, pompa kumanda panoları, fan sistemleri ve kompakt motor yol verici uygulamalarında Yardımcı Kontakt Bloğu, şalter ana kontaklarının konumuyla eş zamanlı sinyal üretir. Bu sinyal; pano lambası, ara röle, PLC dijital girişi veya otomasyon kontrol devresine aktarılabilir.
Öne Çıkan Üstün Özellikler & Avantajları - Yardımcı Kontakt Bloğu
- 1NA+1NK kontak düzeni: Tek aksesuarla açık ve kapalı kontak ihtiyacını birlikte karşılar.
- Ön montaj: Uyumlu motor koruma şalterinin ön yüzüne düzenli şekilde entegre olur.
- 250 V çalışma gerilimi: Kumanda ve sinyal devrelerinde güvenilir kullanım sağlar.
- 6 kV darbe dayanımı: Yardımcı devrede yalıtım koordinasyonunu destekler.
- Vidalı terminal: Yardımcı Kontakt Bloğu bağlantılarında kontrollü ve sağlam kablolama imkanı sunar.
- Kompakt ölçüler: 45 x 12,5 x 26,5 mm gövdeyle pano içi alan kullanımını optimize eder.
Teknik & Donanım Özellikleri - Yardımcı Kontakt Bloğu
| Marka / Model | ABB HKF1-11 |
|---|---|
| Ürün Kodu | 1SAM201901R1001 |
| Montaj Tipi | Ön montaj |
| Yardımcı Kontaklar | 1NA + 1NK |
| Anma Çalışma Gerilimi | 250 V |
| Darbe Dayanım Gerilimi | 6 kV |
| AC-15 Çalışma Akımı | 24 V'ta 6 A, 240 V'ta 4 A, 400 V'ta 3 A |
| DC-13 Çalışma Akımı | 24 V'ta 2 A, 125 V'ta 0,55 A, 250 V'ta 0,27 A |
| Bağlantı Kesiti | Esnek 0,75-1,5 mm²; rijit 1,0-2,5 mm² |
| Terminal Torku | 0,8-1,2 N·m |
| Kablo Soyma Boyu | 8 mm |
| Net Ölçüler | 45 x 12,5 x 26,5 mm |
| Uyumlu Seriler | MS116, MS132, MO132 |
| Standartlar | IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontakt Bloğu montajından önce motor koruma şalterinin enerjisini kesin ve şalter serisinin uyumluluğunu kontrol edin. Terminale 8 mm soyulmuş iletkeni yerleştirip 0,8-1,2 N·m tork aralığında sıkın. Yardımcı kontakları ana güç hattı için kullanmayın; kontak akımını bağlı sinyal, röle bobini veya PLC giriş yüküne göre AC-15/DC-13 değerleri içinde tutun.
Sıkça Sorulan Sorular
HKF1-11 Yardımcı Kontakt Bloğu hangi kontak düzenine sahiptir?
Ürün, 1 adet normalde açık ve 1 adet normalde kapalı yardımcı kontak içerir.
Hangi şalterlere takılır?
MS116, MS132 ve MO132 serisi manuel motor koruma şalterlerinde ön montajlı olarak kullanılır.
PLC girişine bağlanabilir mi?
Evet. Giriş gerilimi ve akımı ürünün yardımcı devre çalışma sınırlarıyla uyumlu olduğu sürece durum geri bildirimi için kullanılabilir.
Bağlantıda nelere dikkat edilmelidir?
Yardımcı Kontakt Bloğu terminallerinde uygun iletken kesiti, 8 mm soyma boyu ve önerilen sıkma torku uygulanmalıdır.
